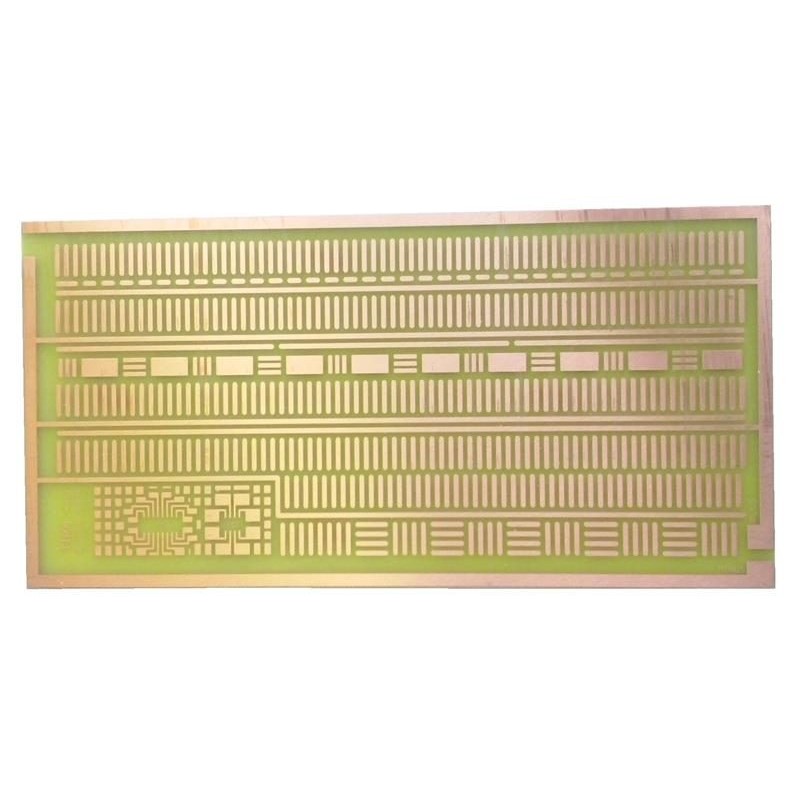

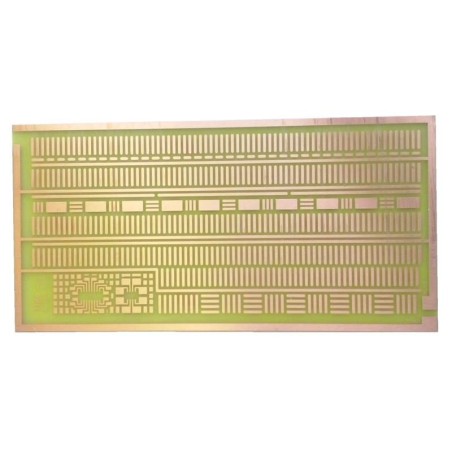

PCB PT008 Univerzálna PCB - spájkovacie pole
7,28 € s DPH
Univerzálna doska plošných spojov je určená na experimentálne alebo rôzne testovacie obvody. DPS je z veľkej časti zložená z krátkych dráh s rozstupom 2,54 mm, takže je priamo určená pre integrované obvody v puzdrách DIL (DIP). DPS je navrhnutá tak, aby bolo možné použiť "úzke" aj "široké" integrované obvody. Dlhé cesty sú vedené cez celú dosku plošných spojov, čo je výhodné na použitie ako napájací zdroj. Vďaka správnemu rozmiestneniu týchto napájacích ciest je možné priamo medzi ne umiestniť blokovacie kondenzátory SMD. Zvláštnosťou je ľavý horný roh, ktorý je určený pre SMD komponenty. Je možné použiť integrované obvody typu SOIC8 alebo SOIC16 alebo SOIC14. Na okolité malé plošky, ktorých veľkosť sa môže poh
SPS doručenie
Doručenie kuriérom alebo cez Balíkovo
14 dní na odstúpenie
Jednoduché vrátenie pri nákupe na diaľku
Slovenský predajca
Viac ako 100 000 vybavených objednávok.
Univerzálna doska plošných spojov je určená na experimentálne alebo rôzne testovacie obvody. DPS je z veľkej časti zložená z krátkych dráh s rozstupom 2,54 mm, takže je priamo určená pre integrované obvody v puzdrách DIL (DIP). DPS je navrhnutá tak, aby bolo možné použiť "úzke" aj "široké" integrované obvody. Dlhé cesty sú vedené cez celú dosku plošných spojov, čo je výhodné na použitie ako napájací zdroj. Vďaka správnemu rozmiestneniu týchto napájacích ciest je možné priamo medzi ne umiestniť blokovacie kondenzátory SMD. Zvláštnosťou je ľavý horný roh, ktorý je určený pre SMD komponenty. Je možné použiť integrované obvody typu SOIC8 alebo SOIC16 alebo SOIC14. Na okolité malé plošky, ktorých veľkosť sa môže pohybovať od 1206 do 0402, možno umiestniť rôzne SMD komponenty. Samozrejme, v závislosti od konkrétneho kusu možno umiestniť aj rôzne iné veľkosti. DPS sme navrhli tak, aby bola čo najuniverzálnejšia, takže veríme, že takmer každá súčiastka si tu nájde svoje miesto. Je len na konštruktérovi, aby si vybral správne miesto.
PT008 NEOBSAHUJE ŽIADNE SÚČIASTKY, IBA SAMOSTATNÚ DOSKU PLOŠNÝCH SPOJOV!
Ďalšie informácie a podporu pre stavebnice nájdete na stránke http://stavebnice..eu.
