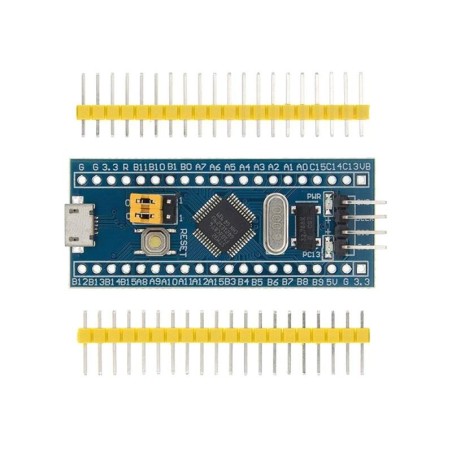

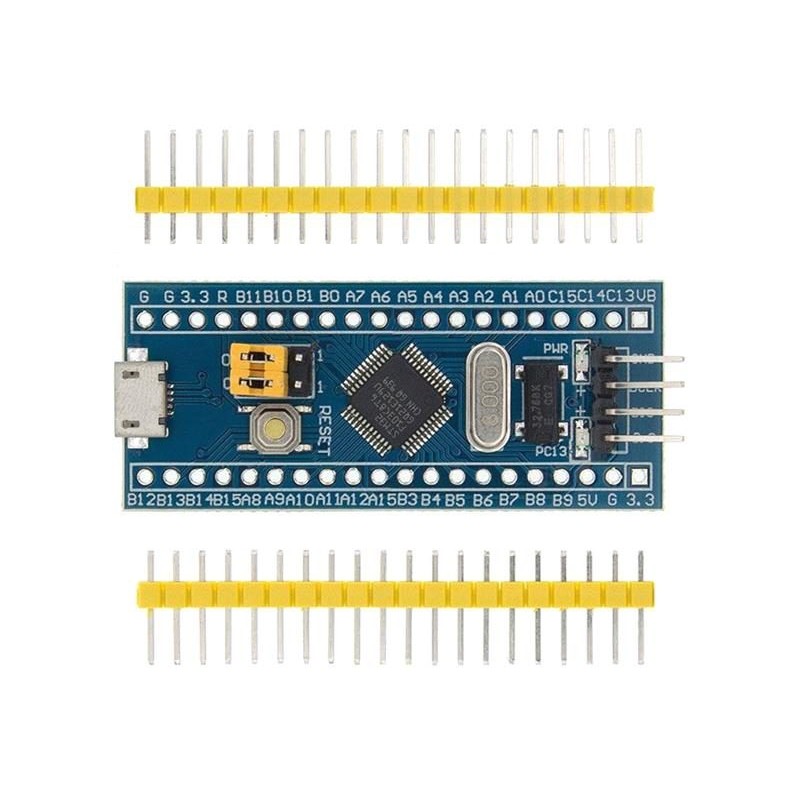

Vývojová doska ARM STM32F103C8T6

Vývojová doska formátu Arduino Nano s mikroovládačom ARMCortex-M3 STM32F103C8


Technické parametre:

- mikroovládač STM32F103C8
- frekvencia CPU až 72MHz
- flash 64KB
- SRAM 20KB
- 2 × 12bit ADC (0 – 3,6 V), 16 kanálov)
- 7 x DMA
- 7 x časovač:
- 3 × 16-bitový časovač, každý s až 4 vstupmi IC / OC / PWM alebo počítadlo impulzov a štvorcovým (inkrementálnym) vstupom pre enkodér
- 16-bitový časovač PWM s riadením motora s dead-time a núdzovým zastavením
- 2 x watchdog časovač (Independent a Window)
- 24bit SysTick časovač
- 2 x I2C (SMBus / PMBus)
- 3 x USART (ISO 7816 interface), Lin, IrDA, modem control)
- 2 x SPI (18 Mbit / s)
- 1 x CAN (2.0B Active)
- 1 x USB 2.0 full-speed
- 1 x okruh reálneho času - RTC
- CRC kalculation unit, 96-bit unikátny ID
- oscilátory, reset a riadenie napájania:
- napájanie 2.0 – 3.6 V – reset pri zapnutí (Power-on Reset), reset pri vypnutí (Power-down Reset) a programovateľný detektor napätia (PVD)
- vonkajší 4 – 16 MHz oscilátor pre CPU
- vnútorný 8 MHz oscilátor pre CPU
- vnútorný 40 kHz oscilátor pre RTC
- PLL pre taktovanie CPU
- vonkajší 32.768 kHz oscilátor s kalibráciou RTC
- režim nízkej spotreby:
- sleep, Stop a Standby režim
- VBAT vstup pre zálohovanie napájania RTC a záložné registre
- mechanické parametre:
- rozmery dosky 53 mm x 22 mm.
- rozstup pinov zodpovedá štandardnému 40-pinovému DIP krytu – breadboard friendly
– ďalšie komponenty a obvody na doske:
- zdroj 3.3V 300mA
- kryštály 8MHz pre CPU
- kryštály 32.768kHz pre RTC
- prepojenia výberu spôsobu programovania - BOOT0 a BOOT1
- resetovacie tlačidlo
- mikro USB konektor
- napájanie a údaje
- SWD konektor
- programovanie a debugging pomocou programovača ST-Link V2
- LED indikácia napájania 3.3V
- LED prepojená na pin PC13
- možno napájať pomocou mikro USB alebo napájacích pinov

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
