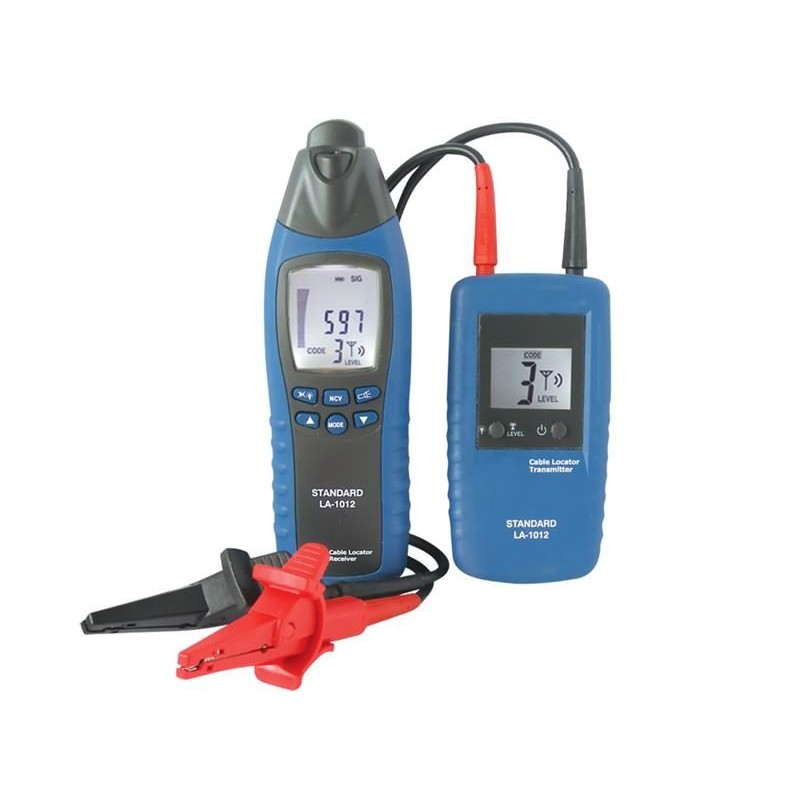

Detektor káblov LA-1012

Káblový lokátor je zostavený z dvoch častí - z vysielača a prijímača. Tieto časti sú prenosné meracie prístroje a používajú sa na detekciu a trasovanie vodičov a káblov. Signál generovaný vysielačom je v podstate modulovaný prúd , ktorý vytvára slabé magnetické pole v okolí vodiča. Toto elektromagnetické pole indukuje v cievke prijímača napätie. Toto indukované napätie je zosilnené , dekódované a prijímačom prevedené na pôvodný signál. Výsledok je zobrazený na displeji. Nastavené parametre vysielača musí zodpovedať typu meraného vodiča a musia s vodičom tvoriť uzavretý prúdový obvod.

Vlastnosti:

- Vyhľadávanie vodičov pod omietkou , prerušenie vodičov , skraty na vodičoch
- Trasovanie vodičov uložených v zemi
- Detekcia poistiek a priradenie prúdových obvodov
- Trasovanie zásuviek a distribučných zásuviek , ktoré boli náhodou skryté pod omietkou
- Detekcia prerušených vodičov a skratov u rozvodov podlahových kúrenia
- Trasovanie kovových rúrok rozvodov vody a kúrenia
- Vo všetkých oblastiach použitia (ako pod napätím , tak bez napätia) sú vykonávané bez použitia nejakých dodatočných pomôcok
- Na displeji vysielača sa zobrazuje prenosová úroveň , prenosový kód a prítomnosť cudzieho napätia
- Prijímač zobrazuje úroveň príjmu , prenosový kód a súčasne detekuje prítomnosť sieťového napätia
- Automatické a manuálne nastavenie citlivosti
- Možnosť vypnutia akustického signálu prijímača
- Auto - Power - Off (funkcia automatického vypnutia)
- podsvietenie
- Možnosť prisvietenia , ak pracujete v podmienkach s nevyhovujúcim osvetlením
- K dispozícii sú ďalšie vysielače , ak potrebujete rozšíriť možnosti dosahu slabého signálu

Technické údaje:

Vysielač:
- Výstupný signál: 125 kHz
- Detekcia externého napätia: áno
- Rozsah napätia: 12 V - 400 V
- Frekvenčný rozsah: 0 - 60 Hz
- Displej: LCD
- Detekcia externého napätia: max 400 V AC / DC
- Kategória prepätia: CAT Ill 300 V
- Stupeň vyžarovanie: 2
- Automatické vypnutie: približne po jednej hodine nečinnosti
- Napájanie: 1x 9 V batéria , NEDA 1604 , 6F22
- Spotreba: max 18 mA
- Poistka: F 0.5 A 500 V, 6.3 x 32 mm
- Prevádzková teplota: 0 až 40 ° C , max 80 % RH (bez kondenzácie)
- Skladovacia teplota: -20 až 60 ° C , max 80 % RH (bez kondenzácie)
- Nadmorská výška: až do 2000 m
- Rozmery: 130 x 69 x 32 mm
- Hmotnosť: cca 130 g

Prijímač:
- Hĺbka trasovanie: závisí od materiálu a aplikácie
- Mód lokácie kábla: cca 0 - 2 m (jednofázová aplikácie) , cca 0 - 0,5 m (dvojpólová aplikácia)
- Detekcia napätia: cca 0 - 0,4 m
- Displej: LCD s funkciami a analógovým zobrazením
- Napájanie: 1x 9 V batéria , NEDA 1604 , 1E6F22
- Spotreba: cca 23 mA (bez podsvietenia alebo osvetlenia), cca 35 mA (s podsvietením), max 40 mA (podsvietenie a osvetlenie)
- Automatické vypnutie: približne po 5 minútach nečinnosti
- Prevádzková teplota: 0 až 40 ° C , max 80 % RH (bez kondenzácie)
- Skladovacia teplota: -20 až 60 ° C , max 80 % RH (bez kondenzácie)
- Nadmorská výška: až do 2000 m
- Rozmery: 192 x 61 x 37 mm
- Hmotnosť: cca 180 g
