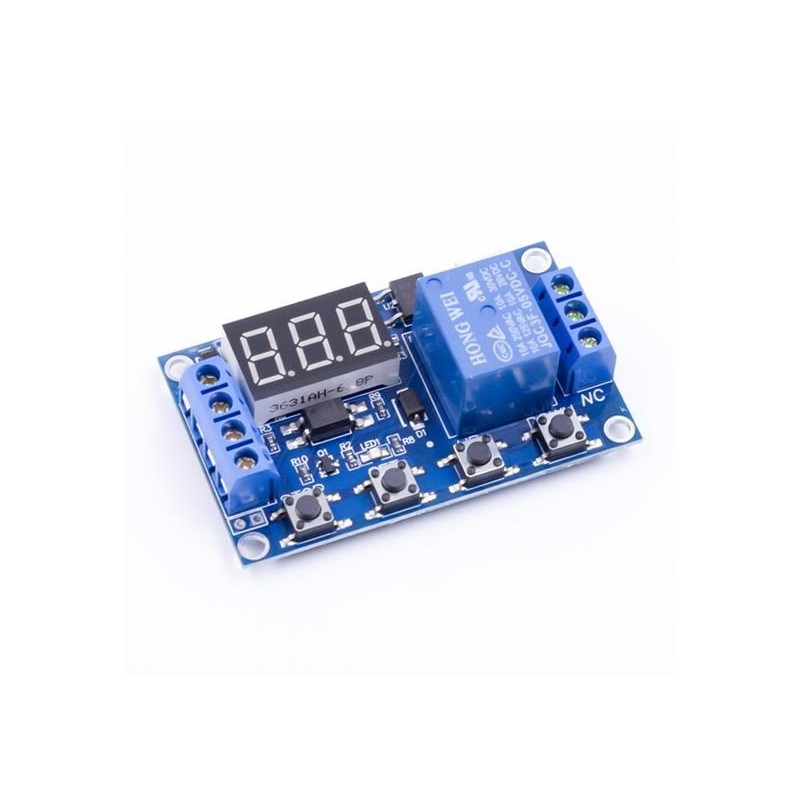

Časovač spínač programovateľný s relé

Univerzálny časový spínač s reléovým výstupom 12V a širokou škálou nastavení.

Pracovné režimy:
P1 – po vstupnom impulze je relé zopnuté po nastavenú dobu. Tento režim má ešte ďalšie možnosti nastavenia:
P1.1 – aktívny iba prvý spúšťací impulz
P1.2 – aktívny každý impulz po uplynutí nastaveného času
P1.3 – prvý impulz spustí odpočítavanie doby zopnutia, ďalším impulzom je možné dobu zopnutia skrátiť ešte pred uplynutím nastaveného času.
P2 – po vstupnom impulze modul odpočítava nastavenú dobu T1 (parameter „CP“), potom zopne relé na nastavenú dobu T2 (parameter „OP“). Tento cyklus prebehne iba raz.
P3.1 – cyklické opakovanie režimu P2, pričom počet cyklov je možné nastaviť na 1–999 alebo nekonečno (parameter „LOP“, nekonečno = — na displeji) Prvý impulz všetko spúšťa, ďalší impulz hodiny odpojí
P3.2 – režim P3.1, avšak nie je nutné spúšťať impulzom. Aktívny je hneď po pripojení napájania.
P4 – relé zopne nábežnou hranou impulzu a odpočítavanie je spustené zostupnou hranou impulzu. Tento režim sa využíva pre oneskorené vypnutie spotrebičov, napr. pri osvetlení schodiska.

Nastavované parametre:
OP – doba zopnutia relé
CP – doba vypnutia relé
LOP – počet cyklov (1–999× alebo nekonečno – displej ---)
tieto parametre sú nezávislé, ale zdieľa ich každý režim, tzn. že v každom režime budú rovnaké.

Nastavenie doby zopnutia a vypnutia:
XX.X = 0,1 – 99,9 sek
XXX. = 1 – 999 sek
XXX = 1 – 999 min
napr. pre nastavenie času 3,2 sek bude na displeji 03.2
pre nastavovanie všetkých parametrov je určené tlačidlo „SET“. Krátkym stlačením sa aktivuje nastavenie parametrov OP, CL a LOP, dlhým stlačením režimy P1 – P4. Voľba sa vykonáva tlačidlami „UP“ a „DOWN“.

Prevádzkové parametre:
Napájacie napätie 6–12V DC alebo Micro USB 5V (na doske nesprávne vytlačené 6–30V)
Kľudový prúd 20mA, v aktívnom stave 50mA
Spúšťací impulz 3–24V alebo GND (voliteľné), modul je vybavený optočlenom
Uchovanie nastavených parametrov aj pri vypnutom napájaní
Indikácia LED pre zopnutý stav
Pracovná teplota –40°C ~ 85°C
Rozmery 62×38×17mm

COM je kontakt, ktorý sa preklápa medzi NO a NC po privedení napätia na cievku.
NO je kontakt v kľudovom stave rozpojený oproti kontaktu COM
NC je kontakt v kľudovom stave spojený s kontaktom COM
Kontakty relé nie sú pripojené k žiadnemu napätiu.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
