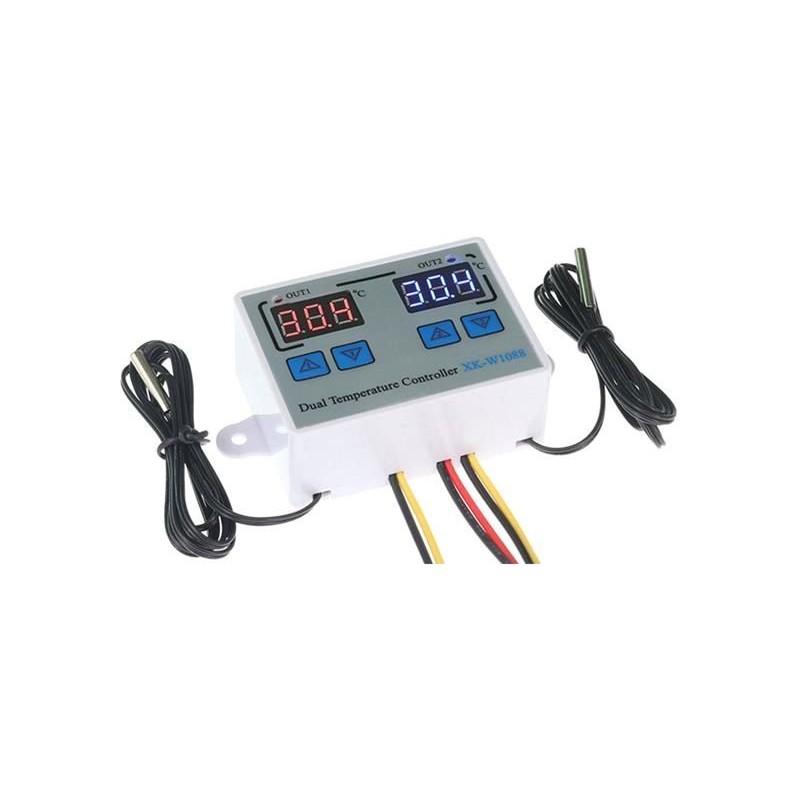

Digitálny termostat duálny XK-W1088, -50 až +110 ° C, napájanie 12V

Duálny variant termostatu XH-W3001 (M452) s dvoma nezávislými spínacími aj meracími okruhmi doplnený o zvukový alarm prekročenia medzných hodnôt.


Technické parametre:

- pracovné napätie: DC 12V
- výstupy: 2× – v aktívnom stave 12VDC cez spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181
- ovládaný teplotný rozsah: –55–110°C
- rozlíšenie: 0,1 ° C (nad 100 ° C 1 ° C), presnosť 0,5 ° C v rozsahu -10 ° -100 ° C
- frekvencia merania: 2× / sec
- meracie čidlo: 2× NTC (10kohm 0.5%), vodotesné
- rozmery: 75×55×30mm

Návod na použitie:
Termostat umožňuje nastavenie teplôt T1 a T2 pre dva nezávislé okruhy, tzn. 2× T1a T2, kde T1 je teplota, pri ktorej termostat zopne a T2 je teplota, pri ktorej termostat vypne. Zopnutie termostatu indikujú LED diódy OUT1 a OUT2.

Pre nastavenie teploty:

- dlho pofržte T1 (^1 alebo ^2) v závislosti od nastavenia požadovaného okruhu 1 alebo 2. Akonáhle displej začne blikať, šípkami je možné upraviť nastavenie spínacej teploty (prednastavené 25°C). Na nastavenie teploty T2 dlho podržte ˇ1 alebo ˇ2. Hneď ako displej začne blikať, šípkami je možné upraviť nastavenie vypínacej teploty (prednastavené 40°C).
- súčasným stlačením ^1 a ^2 v režime nastavenia je možné ďalej upraviť čas oneskorenia zapnutia okruhu 1 (P0 na displeji) alebo okruhu 2 (P1 na displeji) v intervale 0–60min. (prednastavené 0min) a zvukový alarm vysokej teploty (P2) alebo nízke teploty (P3). Zvukový alarm vysokej a nízkej teploty je továrni nastavený na medzné hodnoty termostatu, tzn. –55°C/ +120°C. - súčasným stlačením ^1 a ^2 na 3sec. sa obnovia továrenské parametre.
- súčasným stlačením ^1 a 1v je možné nastaviť offset meracieho kanálu.

Napájacie napätie pripojte na červený (+) a čierny (-) vodič, 12V spotrebiče na žlté a čierne vodiče.

Pracovné režimy:
Oba okruhy je možné nastaviť aj inverzne, kedy je T1 > T2. Tým je možné kombináciou oboch okruhov získať mnoho spôsobov regulácie, napr. v určitom rozmedzí teplôt zapínať kúrenie av inom rozsahu teplôt zapínať chladenie.

- režim kúrenia (T1 < T2): Po zapnutí zariadenia je výstup termostatu zopnutý, kým meraná teplota nedosiahne úroveň T2. Akonáhle meraná klesne na úroveň T1, výstup sa znovu aktivuje.
- režim chladenia (T1 > T2): Po zapnutí zariadenia je výstup neaktívny, kým meraná teplota nedosiahne úroveň T1. Potom sa výstup aktivuje do doby, než nameraná teplota dosiahne úroveň T2.
- o stlačení a pridržaní šípky hore sa rozbliká displej a tým sa aktivuje nastavenie teploty zopnutia spotrebiča.
- po stlačení a pridržaní šípky dole sa rozbliká displej a tým sa aktivuje nastavenie teploty rozopnutia.
- pokiaľ bude teplota zopnutia vyššia ako teplota rozopnutia, tak je termostat nastavený na chladenie v opačnom prípade termostat bude nastavený na kúrenie.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
