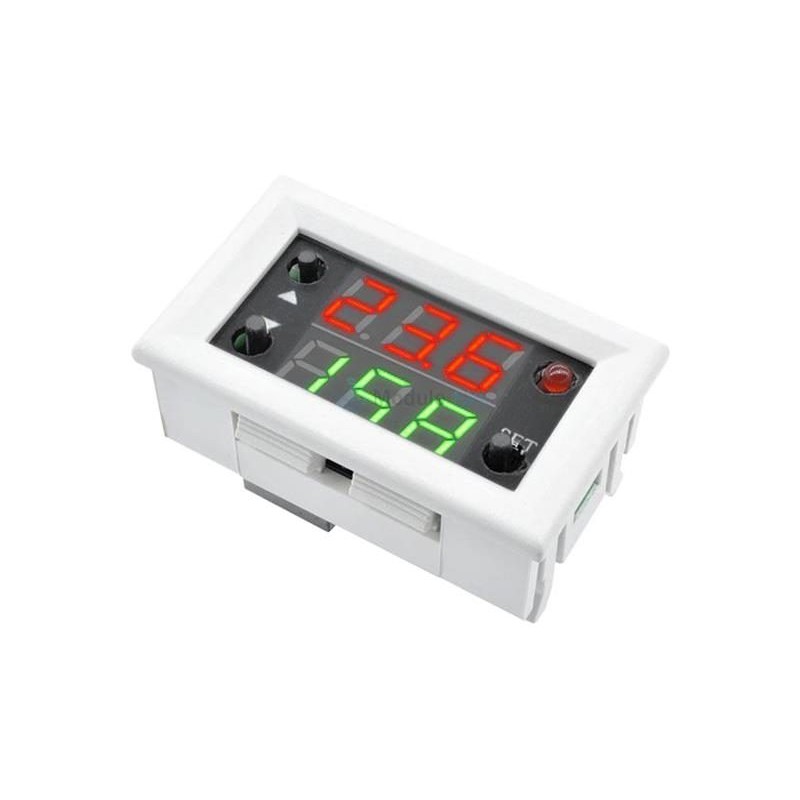

Časový spínač 0-999sec, 0-999min, 0-999hod s dvoma časmi

Časový spínač s tromi nastaviteľnými intervalmi časov a dvoma časovými kanálmi. Oba časy je možné vzájomne rôzne kombinovať. Časový rozsah 0–999sec, 0–999min, 0–999hod, nastavenie platí pre oba kanály súčasne.


Technické parametre:

- napájanie: 12 V
- 6 prevádzkových režimov-pozri nižšie
- kontakt relé 230VAC/10A alebo 12VDC/20A
- rozmery: 48 × 29 mm
- odber v kľudovom režime: 20 mA
- odber pri zopnutom relé: 120 mA
- otvor v paneli: 45,5 × 26 mm

Prevádzkové režimy:
- P1–0: relé sa zopne natrvalo po ulynutí doby T1
- P1–1: relé je zopnuté počas T1, potom sa vypne natrvalo
- P1–2: relé sa zopne na dobu T2 po uplynutí doby T1, potom je modul v nečinnosti
- P1–3: relé je zopnuté počas T1, potom je vypnuté počas T2 a potom zopne natrvalo
- P1–4: relé sa cyklicky spína dobu T2 po uplynutí doby T1 – na začiatku cyklu je vypnuté
- P1–5: relé sa cyklicky spína na dobu T1 po uplynutí doby T2 – na začiatku cyklu je zapnuté

Nastavenie časov:
- P0–0 – nastavenie do módu sekúnd
- P0–1 – nastavenie do módu minút
- P0–2 -nastavenie do módu hodín

Nastavenia:
- krátkym stlačením tlačidla SET sa aktivuje režim nastavenia času:
- T1 – bliká červený displej a šípkami je možné nastaviť čas T1
- T2 – bliká zelený displej a šípkami je možné nastaviť čas T1
- uloženie nastavených hodnôt je umožnené opätovným krátkym stikom SET alebo automaticky po 6sec nečinnosti
- dlhým stlačením tlačidla SET je umožnené nastaviť časové jednotky a prevádzkové režimy:
-P0 – nastavenie sec(0) – min(1) – hod(2) pomocou šípok. Nastavenie platí pre oba kanály súčasne
-P1 – nastavenie prevádzkových režimov 0–5, viď vyššie, taktiež pomocou šípok.
- uloženie nastavených hodnôt je umožnené opätovným krátkym stikom SET alebo automaticky po 6sec nečinnosti

Modul nemá samostatné tlačidlo Štart. Časovanie štartuje pripojením vstupného napätia

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
