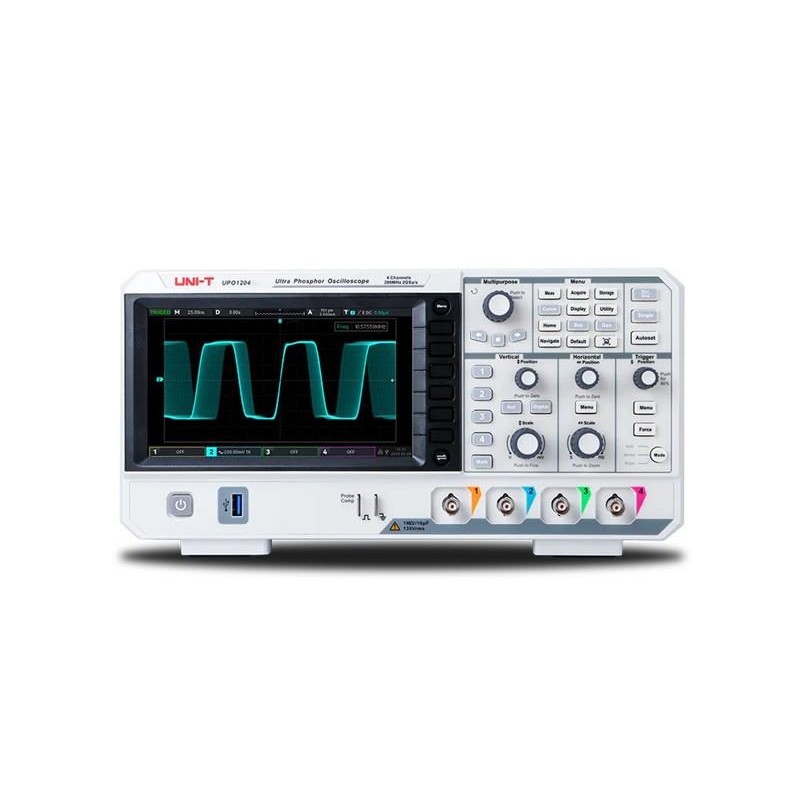

Osciloskop UNI-T UPO1104

Na tento výrobok poskytujeme 3 roky záruku.

Digitálny fosforový osciloskop UPO1104 radu UPO1000 využíva inovatívny UNI-T Ultra Phosphor 2.0 s novým vylepšeným vzhľadom a funkciou hlbokého ukladania, vysokou rýchlosťou snímania priebehu, nahrávaním a prehrávaním priebehu v reálnom čase a zobrazením dosahuje až 2GSa/s. Rad podporuje nezávislý modul DVM, bohaté funkcie spúšťania a dekódovania zbernice a podporuje hardvérové ​​dekódovanie v reálnom čase s plnou pamäťou. Je široko používaný v mnohých oblastiach, vrátane návrhu vstavaných systémov, inštrumentácie, priemyselnej elektroniky, spotrebnej elektroniky, automobilovej elektroniky, údržby v teréne, výskume, vývoji, vzdelávaní a mnohých ďalších oblastiach..


Parametre produktu:

Digitálny osciloskop UPO1104 je vybavený špičkovou digitálnou 3D technológiou známou ako Ultra 2.0.
- šírka pásma: 100 MHz
- kanály: 4 analógové
- vzorkovacia frekvencia v reálnom čase : 2GSa/s
- doba nábehu: ≤3,5 ns
- hĺbka pamäte: 56 Mpts
- rýchlosť snímania tvaru vlny: 500 000 wfms/s

- Fast Acquire Phosphor™: využíva originálnu technológiu displejov Ultra Phosphor
- Hardvérové ​​nahrávanie v reálnom čase: maximálny počet záznamov 120 000 snímok
- dlhá dĺžka pamätí záznamu : 56 Mpts dĺžka pamäte záznamu pre informácie v plnej frekvenčnej doméne pri vysokých vzorkovacích frekvenciách bez skreslenia priebehov
- 36 meraní parametrov : podpora rýchleho merania všetkých parametrov a štatistických funkcií. Voliteľné meranie na obrazovke a kurzorom vybraná oblasť merania, nastavenie prahových hodnôt, ktoré vám pomôžu presne analyzovať špecifické parametre
- vysoký snímací výkon: vďaka inovatívnej technológii paralelného spracovania digitálneho signálu môže normálne vzorkovanie dosiahnuť ultra vysokú rýchlosť snímania 150 000 wfms/s a režim rýchleho snímania môže dosiahnuť 500 000 wfms/s
- navigačné funkcie : ponúka tri režimy navigácie: čas, značka a segment pre rýchle nájdenie cieľového priebehu. Podporuje automatické posúvanie pre zobrazenie pamäťových priebehov s možnosťou nastavenia niekoľkých rýchlostí pre uľahčenie komplexného sledovania trendov
- DVM : vstavaný digitálny voltmeter (DVM) s možnosťou nastavenia alarmu prekročenia limitu
- meranie kurzora : podpora merania CH1, CH2, CH3, CH4, MATH, REF súčasne; podpora merania obrazovky, možnosť súčasného merania času a napätia
- záznamy priebehov je možné uložiť vo video formáte : zaznamenaný priebeh je možné prehrať a sledovať na strane počítača pre zlepšenie užívateľského prostredia
- Hardwarové dekódovanie v reálnom čase s plnou pamäťou: s pamäťou s hĺbkou 56 Mbps dosahuje rýchlosť dekódovania 3 protokolov (RS232/UART, I2C, SPI) milisekúnd, čo je stokrát rýchlejšie ako rýchlosť softvérového dekódovania, a výrazne zlepšuje efektívnosť.
- 1Mpts vylepšená FFT : podpora zobrazenia vo viacerých doménach, nezávislého zobrazenia spektra a viacrozmerné vizualizácie charakteristík signálu. Ponúka 4 režimy stopy a 4 režimy detektora na splnenie rôznych analytických potrieb. Podpora automatického merania vrcholov stopy pre rýchlu identifikáciu kľúčových spektrálnych charakteristík.


Technické parametre:

- typ osciloskopu: číslicový
- napájanie : 100V-240V AC, 50/60Hz
- počet kanálov: 4 analógové
- šírka pásma: 100 MHz
- vzorkovacia frekvencia v reálnom čase: 2GSa/S
- doba nábehu: ≤3,5 ns
- dĺžka pamäte záznamu: 56Mpts
- vstupná impedancia: 1MΩ ± 2% / 16pF ± 2pF
- druh použitého zobrazovača: LCD TFT 7"
- spúšťanie: nástupná hrana, Nth Edge, okienkom, pattern, runt, zostupná hrana, s oneskorením, šírkou impulzu, slope, timeout, video signálom
- časová základňa: 1n...1ks/dielik
- max. vstupné napätie: 400V
- vertikálne rozlíšenie: 8bit
- väzba vstupu: AC, DC, GND
- rozhranie: AUX, EXT Trig, LAN, USB device, USB Host
- Rozmery (D x Š x V): 306 mm × 138 mm × 107 mm
- prepravná hmotnosť:
