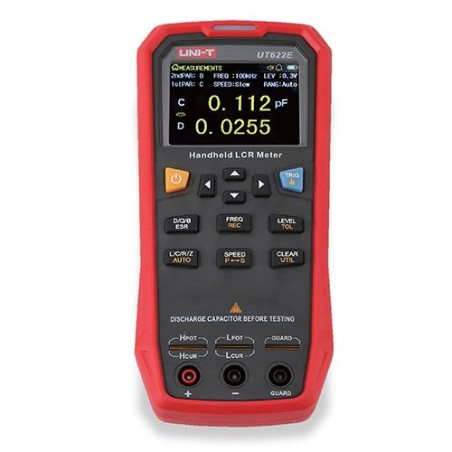

Multimeter UNI-T UT622E

Na tento výrobok poskytujeme 3 roky záruku. Prístroj UT622E LRC je ručný merač súčiastok - cievok (indukčnosti), rezistorov (odporu) a kondenzátorov (kapacity), všeobecnej impedancie Z a odporu DCR voči jednosmernému prúdu a ich sekundárnych vlastností: D (stratového faktora), Q (faktora kvality), Θ fázového uhla v stupňoch), Θ (fázového uhla v radiánoch) a ESR (ekvivalentného sériového alebo paralelného odporu). Parametre súčiastok sa merajú striedavým napätím s voliteľným kmitočtom 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz a voliteľnou amplitúdou 0,1Vrms, 0,3Vrms, 1,0Vrms pri výstupnej impedancii zdroja signálu 100Ω. Prístroj UT622E má, oproti prístroju UT622A, voľbu aj meranie jednosmerným napätím 1,0V. Najvyššia presnosť merania je 0,1%.
Prístroj má intuitívny TFT LCD displej s uhlopriečkou 2,8 palca a nastaviteľným jasom podsvietenia v desiatich stupňoch, zabudovaný veľkokapacitný Li-Pol akumulátor 1800mAh a miniUSB konektor pre nabíjanie a prenos dát do PC. Maximálna hodnota displeja pri meraní primárnych parametrov je 99999 a minimálna hodnota pri meraní sekundárnych parametrov je 0,0001. Režim merania - jedno meranie spúšťané tlačidlom TRI alebo príkazom z PC; alebo nepretržité meranie s nastaviteľnou rýchlosťou spúšťania testovania 20x/sec, 5x/sec, 2x/sec. Konfigurácia terminálov 4+1n (UTR-L100k-H) alebo 2+1 (po dokúpení testovacích káblov UTR-002 s krokosvorkami).
Prístroj je svojou technologickou vyspelosťou vhodný aj na profesionálne určenie - v spojení s počítačom (PC) vytvorí stanovište pre triedenie súčiastok podľa zadanej tolerancie parametrov a je využiteľný vo výrobných linkách, laboratóriách atď.


Parametre produktu :

- ručný RLC merač primárnych a sekundárnych parametrov súčiastok
- veľký podsvietený, intuitívny displej TFT LCD, 10stupňov jasu
- rozsah dipleja je maximálne 99999
- najvyššia presnosť 0,1%
- možnosť výberu súčiastok podľa zadanej tolerancie
- meranie striedavým napätím 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- voliteľná amplitúda striedavého napätia 0,1 Vrms, 0,3 Vrms, 1,0 V rms
- možnosť merania DCR jednosmerným napätím 1,0V
- voľba ekvivalentného režimu (pre Z 10kΩ paralelný)
- automatická identifikácia súčiastky
- zabudovaný veľkokapacitný Li-Pol akumulátor: 1800 mAh
- napájanie + nabíjanie: adaptér DC 5V ±0,25V, >1A
- činnosť na jedno nabitie akumulátora: typicky 8 hodín
- funkcie v režime záznamu a štatistiky dát: AVG, MAX, MIN
- zvukový tón pri stlačení tlačidiel: áno, možno vypnúť / zapnúť
- možnosť uzamknutia tlačidiel: áno
- automatické vypnutie: áno po 5,15, 30, 60 tich minútach, alebo vypnuté
- dátové rozhranie: mini USB
- prenosová rýchlosť dát do PC: 9600/19200/38400 Baudů
- akustický a optický alarm porovnanie výsledkov tolerancií: vypnuté, vyhovuje, nevyhovuje
- výber zvukového alarmu: krátke pípnutie, dlhé pípnutie, dve krátke pípnutie
- vynulovanie testera pri otvorenom alebo zratovanom obvode: áno
- nastavenie hodnoty tolerancie od nominálu: 1% až 20%, východisková 5%
- počítanie súčiastok: všetkých, vyhovujúcich, nevyhovujúcich


Technické parametre :

- Rozsah merania primárnych parametrov impedancií :
typ // rozsah zobrazenia // minimálne rozlíšenie na rozsahu
indukčnosť L // 0,001 μH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
odpor R // 0,0001 Ω až 99,999 MΩ // 0,0001 Ω
všeobecná impedancia Z // 0,0001 Ω až 99,999 MΩ // 0,0001 Ω
odpor jednosmernému prúdu DCR // 0,1 mΩ až 999,99 kΩ // 0,1 mΩ

- Rozsah merania sekundárnych parametrov impedancií :
typ // rozsah zobrazenia // minimálne rozlíšenie na rozsahu
stratový faktor D // 0,0001 až 9,9999 // 0,0001
faktor kvality Q // 0,0001 až 99999 // 0,0001
fázový uhol v stupňoch Θ deg // -179,9° až 179,99° // 0,01°
fázový uhol v radiánoch Θ rád // -3,142 rad až 3,1416 rad // 0,001 rad
ekvivalentný odpor ESR // 0,01 mΩ až 999,99 Ω // 0,01 mΩ


- displej: podsvietený TFT LCD displej s uhlopriečkou 2,8"
- rozsah displeja: maximálne 99999
- presnosť: najlepšie 0,1%
- výber súčiastok podľa nastavenej tolerancie: áno
- meranie v režime DCR: napätím DC 1,0V
- meranie striedavým napätím: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- amplitúda meracieho napätia: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- prenos dát do PC: áno, po inštalácii softvéru do PC
- napájanie: Li-Pol akumulátor 1800mAh a (alebo) adaptér DC 5V ±0,25V, >1A
- automatická správa nabíjania: aj pri vypnutom prístroji
- nabíjacie a dátové rozhranie: mini USB
- pracovné prostredie: teplota 5 až 35°C, vlhkosť ≤80%°C
- hmotnosť bez batérií: 305g
- rozmery výrobku (V x Š x H): 190 x 90 x 44 mm
- rozmery balenia: 225 x 220 x 63 mm
- certifikácia bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013


Obsah individuálneho balenia :

- prístroj UT622E: 1ks
- kábel rozhrania USB: 1ks
- štvorpólové testovacie káble UTR-L100k-H: 1ks
- pozlátená skratovacia doska UTR-001: 1ks
- návod na použitie: 1ks


VÝROBCA: UNI-TREND
