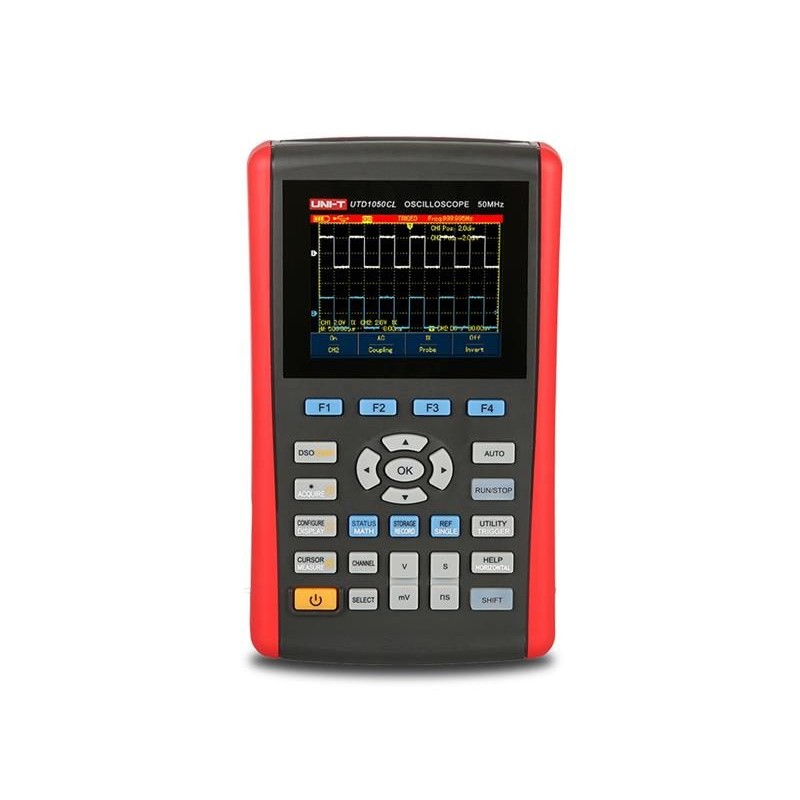

Osciloskop UNI-T UTD1050CL

Na tento výrobok poskytujeme 3 roky záruku.

Prístroj UTD1062C kombinuje v jednom puzdre ručný jednokanálový osciloskop a multimeter. Ponúka vynikajúce parametre a rad pokročilých funkcií a navyše užívateľskú prívetivosť, pre ktorú je vhodný aj pre práce v externom prostredí. Šírka pásma osciloskopu je až do 50MHz pri vzorkovaní 200MSa/s. Jeho výkonné spúšťacie a analytické funkcie uľahčujú získavanie a analýzu kriviek, 22 parametrov signálu môže merať úplne automaticky. Multimeter umožňuje merať DC a AC napätie a prúdy, odpor a kapacitu.
Prístroj má vstavaný farebný LCD displej s uhlopriečkou 3,5 palcov s rozlíšením 320 x 240 pixelov. Krivky displej zobrazuje v monochromatickom režime, takže je dobre čitateľný aj na silnom svetle. V režime multimetra je maximálna hodnota na displeji ±3999.
Napájanie prístroja je zo zabudovaného Li-ion akumulátora alebo z AC/DC adaptéra 9V/4A.
Vzhľadom na to, že dizajn prístroja je založený na ovládaní tradičných prístrojov, môžu používatelia používať tieto prístroje bez toho, aby museli tráviť značný čas učením a zoznamovaním sa s ovládaním.
Prístroj je certifikovaný pre rozsah vstupného napätia 150V v CAT II (delič sondy 1:1) a vstupné napätie 300V v CAT II (delič sondy 1:10).


Parametre produktu :

Osciloskop
- šírka pásma: 50MHz
- počet analógových kanálov: 1
- vzorkovanie: 200MS/s
- max. hĺbka pamäte: 12kpts
- rozlíšenie A/D prevodníka: 8 bit
- rozsah časovej základne: 5ns/div až 50s/div
- vstupná väzba: (1MΩ±2%)//(21pF±3pF)
- verikálna os: 5mV/div - 20V/div (1MΩ)
- nábežná hrana: ≤ 7ns
- spúšťanie: Edge, pulse, video
- automatické meranie: peak-to-peak, amplitúda, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frekvencia, cyklu, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negatívne duty ratio, rise delay, fall delay
- FFT: Hanning, Hamming, Blackman-Harris, Rectangular
- ukladanie do internej pamäte: 10 skupín kriviek, 10 režimov nastavenia
- ukladanie do USB: 10 skupín kriviek, 10 skupín rozhraní

Multimeter
- meracie rozsahy DC napätia: 400mV / 4V / 40V / 400V; presnosť ±(1%+5)
- meracie rozsahy AC napätia (40Hz až 400Hz): 400mV / 4V / 40V / 400V; presnosť ±(1,2%+5);
- meracie rozsahy DC prúd: 350µA presnosť ±(1,2%+5); 40mA / 400mA presnosť ±(1%+5); pro 6A (s převodníkem UT-M07 do 10A) přesnost ±(1,5%+5)
- meracie rozsahy AC prúd (40Hz až 400Hz): 350µA; presnosť ±(2%+5); 40mA / 400mA přesnost ±(1,5%+5); pro 6A (s převodníkem UT-M07 do 10A); přesnost ±(2,5%+5)
- meracie rozsahy odporu: 400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ; presnosť ±(1,2%+5); pro 40MΩ presnosť ±(1,5%+5)
- meracie rozsahy kapacity: 51,2nF / 512nF / 5,12µF / 51,2µF /100µF; presnosť ±(3%+5);
- meranie diód a kontinuity obvodov: áno
- režim prepínania rozsahov: automatický / ručný
- zobrazenie a záznam krivky trendu zmien napätia, prúdu, odporu


Technické parametre :

- napájanie : 100V-240V AC, 45 až 440Hz, CAT II, príkon < 20VA
- štandardné rozhranie: 1 x mini USB-Host
- akumulátor: Li-ion 7,4 V/3600 mA
- práca na akumulátor: 8 hod
- displej: 3,5 palcov, 320 x 240 pixelov
- kalibrácia: odporúčané 1 x ročne
- krytie IP: IP2X
- pracovná teplota okolia: 0°C až +40°C
- skladovacia teplota: -20 °C až +60 °C
- pracovná vlhkosť okolia: +10℃ až +30℃: ≤90%± 5%RH, +30℃ až +40℃: ≤60%±5%RH
- pracovná nadmorská výška: max. 3000m n.m.
- nepracovná (skladovacia) nadmorská výška: 5000m n.m.
- hmotnosť čistá: 0,9 kg
- hmotnosť hrubá: 2,3 kg
- rozmery: 199 x 118 x 49mm


Obsah balenia :

- prístroj UTD1050CL: 1 ks
- sonda s káblom 1,2 m s prepínateľným deličom 1x, 10x (UT-H03): 1 ks
- modul prevodníka prúd (10A) / napätie (UT-M07): 1 ks
- DC adaptér 100 až 240 V AC rms, 45 až 440Hz, CAT II: 1 ks
- kábel USB-Host / mini USB (UT-D17): 1ks
- užívateľský manuál: 1 ks


Balenie pre veľkoodberateľov :

- štandardné množstvo na kartón: 2ks
- štandardné rozmery kartónu: 305 x 190 x 330 mm
- hrubá hmotnosť kartónu: cca 3,3 kg


Výrobca:
UNI-TREND
www.uni-t.cz
