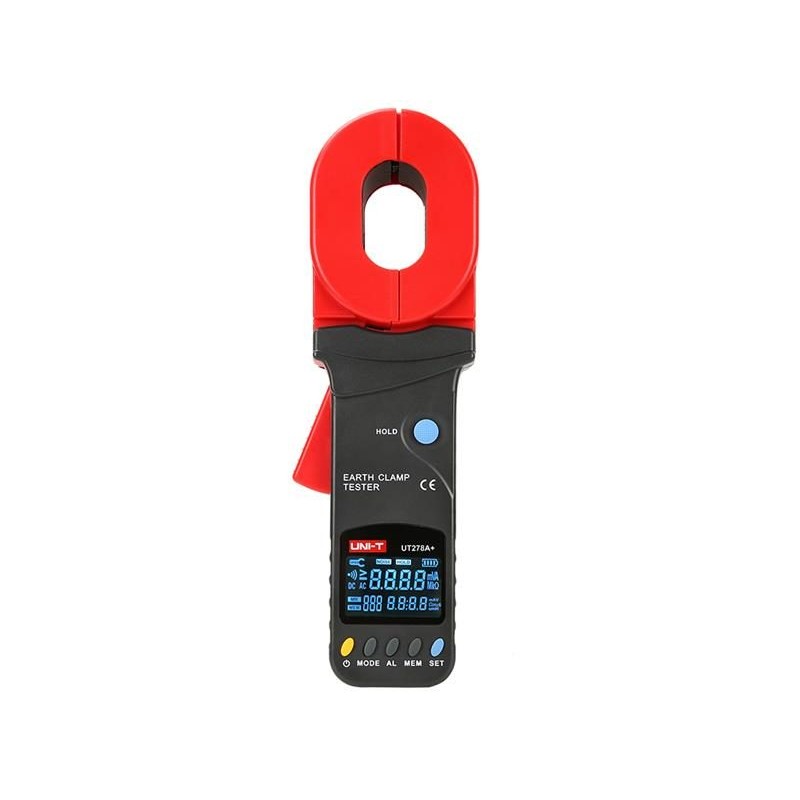

Meracie kliešte na uzemnenie UNI-T UT278A+

Prístroj UT278A+ od výrobcu UNI-T je kliešťový tester zemniacich odporov. Na princípe vzájomnej indukcie môže merať uzemňovací odpory bez rozpojovania zemniacich vodičov a bez pomocných elektród, a to v uzemňovacích sústavách s viacerými zemniči aj s jedným zemničom. Na rozdiel od podobného prístroja UT276A+ má rozšírený rozsah merania odporov zemné slučky až na 1200Ω a navyše vie merať aj unikajúce prúdy zemnú slučkou v rozsahu 0,00mA až 20,0A.
Tester je navrhnutý pre profesionálne použitie s odolnosťou voči nárazom, prachu a vlhkosti a je riadený mikroprocesorom pre presnú identifikáciu odporu uzemnenia, vrátane funkcie rýchlej filtrácie rušivých signálov, s využitím pokročilých aritmetických metód. Je určený pre meranie zemniacich sústav v elektrárňach, energetických a telekomunikačných rozvodoch, ropných poliach, počítačových miestnostiach, elektromechanických inštaláciách a pri údržbe v priemyselných podnikoch, všade, kde je používaná elektrina ako priemyselný zdroj energie, alebo kde je potrebné kontrolovať zemniaci odpor hromozvodov. Přístroj měřící odpor zemní smyčky od 0,01 Ω do 1200 Ω s rozlišením 0,001 Ω a unikající proudy 0 až 20A, namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom displeji EBTN (svetlé údaje na tmavom pozadí) a súčasne je možné hodnoty uložiť do internej pamäte (až 300 skupín hodnôt) a neskôr ich preniesť do PC cez zabudované rozhranie RS232. Napájanie prístroja je zo štyroch tužkových alkalických batérií 1,5V.
Vyrobené podľa bezpečnostnej regulácie IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031.

Parametre produktu :

- rozsah merania odporov zemné slučky: 0 až 1200Ω
- rozlíšenie 0,001 Ω
- rozsah merania unikajúcich prúdov zemnou slučkou: 0 až 20,0A
- rozlíšenie 0,01A
- automatické nastavenie rozsahu
- štvormiestny displej EBTN
- súčasné zobrazenie odporu a prúdu na jednej obrazovke
- nastavenie limitu odporu so zvukovou indikáciou prekročenia
- filtrácia rušivých signálov
- vysoká spoľahlivosť a odolnosť, dvojitá izolácia
- automatická kalibrácia, kalibračný odporové slučky
- možnosť uloženia až 300 zostáv nameraných dát
- prenos dát do PC
- napájanie 4ks alkalické batérie AA, 1,5V
- indikácia slabej batérie


Technické parametre :

- metóda merania: vzájomná indukcia
- rozsah merania odporov zemné slučky: 0 až 1200Ω

- rozlíšenie a presnosť merania odporu zemnej slučky:
v podrozsahu 0,01 až 0,099 Ω: 0,001Ω ± (1% + 0,01Ω)
v podrozsahu 0,1 až 0,99 Ω: 0,01Ω ± (1% + 0,01Ω)
v podrozsahu 1 až 49,9 Ω: 0,1Ω ± (1% + 0,1Ω)
v podrozsahu 50 až 99,5 Ω: 0,5Ω ± (1,5% + 0,5Ω)
v podrozsahu 100 až 199 Ω: 1Ω ± (2% + 1Ω)
v podrozsahu 200 až 395 Ω: 5Ω ± (5% + 5Ω)
v podrozsahu 400 až 590 Ω: 10Ω ± (10% + 10Ω)
v podrozsahu 600 až 880 Ω: 20Ω ± (20% + 20Ω)
v podrozsahu 900 až 1200 Ω: 30Ω ± (25% + 30Ω)

- rozlíšenie a presnosť merania prúdov unikajúcich zemnou slučkou:
v podrozsahu 0,00mA až 9,95mA: 0,01mA ± (2,5% + 1mA)
v podrozsahu 10,0mA až 99,0mA: 0,1mA ± (2,5% + 5mA)
v podrozsahu 100mA až 300mA: 1mA ± (2,5% + 10mA)
v podrozsahu 0,3A až 2,99A: 0,01A ± (2,5% + 0,1A)
v podrozsahu 3,0A až 9,9A: 0,1A ± (2,5% + 0,3A)
v podrozsahu 10,0 až 20,0A: 0,1A ± (2,5% + 0,5A)

- rozmery displeja EBTN: 47 x 28,5 mm
- frekvencia merania: 2x / sec
- súčasné zobrazenie odporu a prúdu na jednej obrazovke
- rozovretia klieští: 32 x 55 mm
- filter interferenčných signálov: áno
- vizuálne a zvukový alarm: áno
- indikácia presahu rozsahu: áno, symboly "OL Ω", "L0,01Ω", "OL A"
- indikácia príliž veľkých interferenčných prúdov: áno, symbol "NOISE"
- úložisko dát: áno, pre 300 skupín
- rozhranie pre prenos dát do PC: RS232
- napájanie: 6V (4ks batérie 1,5 V / AA (LR6))
- spotreba: max. 50mA
- indikácia slabej batérie: áno
- automatické vypnutie: áno, po 5 minútach
- odpor izolácie plášťa: viac než 20MΩ (500V medzi obvodom a obalom)
- odolnosť voči napätiu: 3700V / RMS AC (medzi obvodom a obalom)
- maximálne vonkajšie magnetické pole: - maximálne vonkajšie elektrické pole: - kategória: CAT Ill 300V, CAT IV 150V (IEC61010-1)
- prevádzková teplota okolia a relatívna vlhkosť: 23 ° C ± 5 ° C, vlhkosť <75%
- rozmery testera D x Š x V: 285mm x 85mm x 58mm
- hmotnosť testera: 1180g (vrátane batérií)


Obsah individuálneho balenia :

- tester UT278A+: 1 ks
- testovacie (kalibračná) slučka 1Ω a 10Ω: 1 ks
- batérie 1,5 V / AA (LR6): 4ks
- anglický, český, slovenský návod: 1ks


Veľkoobchodné balenie :

- štandardné množstvo v kartóne: 1ks
- štandardné rozmery kartónu: 370 x 110 x 300 mm
- celková hmotnosť kartónu: 2,6 kg

Výrobca :
https://www.uni-trend.com/
