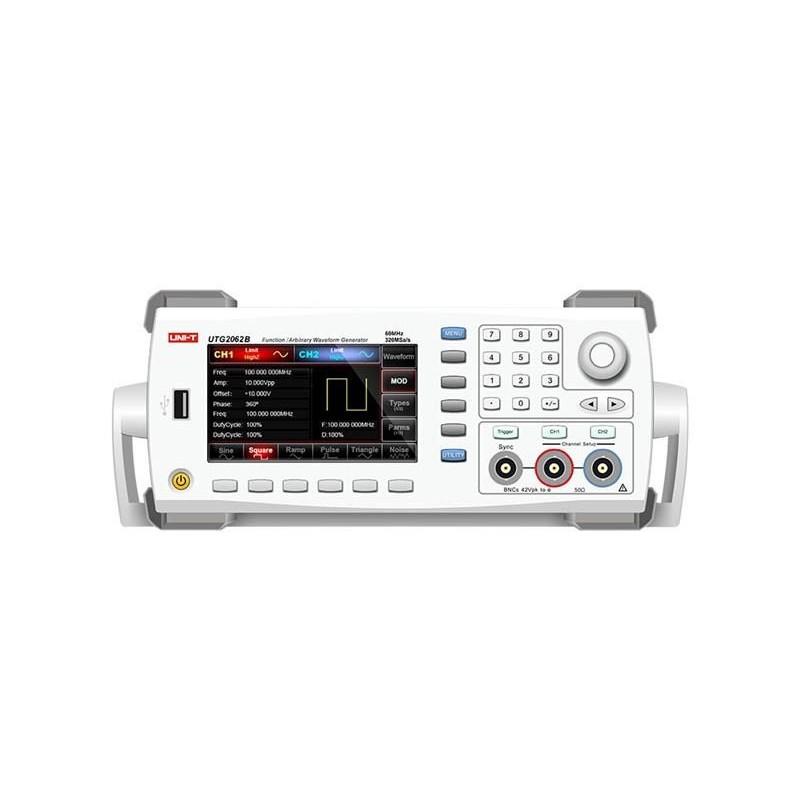

Generátor UNI-T UTG2062B

Generátor UNI-T UTG2062B
Generátor funkcií / ľubovoľných priebehov UTG2062B je moderný dvojkanálový generátor využívajúci technológiu priame digitálne syntézy na vytvorenie presného a stabilného výstupu ľubovoľných tvarov vlny s rozlíšením 1μHz, maximálnu výstupnú frekvenciu 60 MHz, vzorkovanie 320 MS / s. K dispozícii je modulovania signálov rôznymi moduláciami ako AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep atď. Z interného alebo externého zdroja, lineárnym a logaritmickým rozkmitaním. Panel je ergonomicky konštruovaný pre jednoduché ovládanie. Využitie generátora sa predpokladá pri návrhu, vývoji, testovanie, riešenie problémov a pre opravy elektronických a elektroakustických zariadení, ako je testovanie obvodov a zariadení v celulárnych a bezdrôtových systémoch, rozhlasových a televíznych systémoch; testovanie polovodičových súčiastok atď. Vďaka technológii DDS je schopný generovať signály presné a čisté s minimálnym skreslením. Užívateľsky prívetivý panel s jednoduchým ovládaním a prehľadný displej vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie. Má rozhranie USB a výkonný softvér pre prenos dát do počítača. V internej pevnej pamäte je uložených viac ako 160 priebehov kriviek napr. Matematických, bioelektrických, zdravotníckych, trigonometrických, antitrigonometrických, prechodných javov v automobiloch apod. Má výborný pomer cena / výkon a množstvo funkcií. Využitie nájde v laboratóriách vysokých škôl, výskumných ústavoch a pod. Tento prístroj spĺňa bezpečnostné požiadavky pre elektronické meracie prístroje GB4793 a bezpečnostné štandardy IEC 61010-1 / 2, spĺňa bezpečnostné normy pre izolované napätie CAT II 300V.


Parametre produktu :

- dvojkanálový generátor - 2 ekvivalentné, na sebe nezávislé kanály
- možnosť prepojenia oboch kanálov
- digitálna syntéza signálov DDS
- generovanie sínusových signálov s kmitočtom 1μHz až 60MHz
- generovanie obdĺžnikových signálov s kmitočtom 1μHz až 60MHz
- generovanie rôznych ďalších priebehov (sínus, obdĺžnik, rampa, trojuholník, pulz, šum, DC, ľubovoľný)
- typy modulácie AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- použitie modulačného signálu z interného i externého zdroja
- možnosť zadania tvaru signálu matematickým vzorcom
- možnosť zadania fáza signálu v stupňoch alebo radiánoch
- podpora výstupu sweep a burst signálov
- podporuje spúšťanie vnútorný / vonkajší / ručné spúšť
- 6ti bitové vysoko presné meranie frekvencie až do 200MHz externých TTL kompatibilných signálov
- výstupné amplitúda signálu až 10Vpp na impedanciu 50Ω alebo až 20Vpp v režime vysokej impedancie
- ochrana terminálov proti prepätiu
- vzorkovacej frekvencie 320MS/s a ​​16 bitové vertikálne rozlíšenie
- možnosť uložiť až 16 skupín premenlivých digitálnych vlnenie
- rozhranie USB na čelnom paneli pre zadanie priebehov
- rozhranie USB Host na zadnom paneli, výkonný softvér pre PC
- konektor LAN na zadnom paneli pre aktualizáciu firmvéru
- multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
- systémová nápoveda
- farebný displej TFT LCD s uhlopriečkou 4,3 "a vysokým rozlíšením


Technické parametre :

- výstupné kanály: 2
- vzorkovacia frekvencia: 1,28 GS/s (interpolácie), 320 MS/s (DDS režim)
- výstupná frekvencia: až 60MHz
- frekvenčný rozlíšenie: 1μHz
- vertikálne rozlíšenie: 16 bitov (vrátane symbolov, nápisov)
- dĺžka vlny ľubovoľného tvaru: 8pts až 16Mpts
- energeticky nezávislá pamäť: možno uložiť až 160 skupín ľubovoľných kriviek
- typy a frekvencie generovaných signálov:
sínusový: od 1μHz do 60MHz
obdĺžnikový: od 1μHz do 60MHz
rampa (píla): od 1μHz do 3MHz
pulz: od 1μHz do 20MHz
ľubovoľný: od 1μHz do 15MHz
Gaussov šum: do 60MHz (-3dB)
- DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
- minimálna doba nábehu/zostupu ľubovoľného signálu: typicky < 7ns
- rozsah amplitúdy: 1mVpp až 10Vpp (50Ω), 2mVpp až 20Vpp (High Z)
- typy modulácie: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- pracovné režimy: výstup zapnutý / vypnutý, spojité, modulácia, rozmietanie, séria
- meranie frekvencie signálov kompatibilné s TTL: áno, v rozmedzí 100mHz - 200MHz s presnosťou ± 51 ppm
- výstupná impedancia: nastaviteľná od 1Ω až do 1kΩ, alebo High Z, továrenské nastavenia 50Ω
- ochrana proti skratu na výstupe: áno
- ochrana terminálov proti prepätiu: pri vstupnom napätí> ± 12,0V, frekvencia 100mVpp
- ochrana terminálov proti prepätiu: pri vstupnom napätí> ± 2,0V, frekvencia
