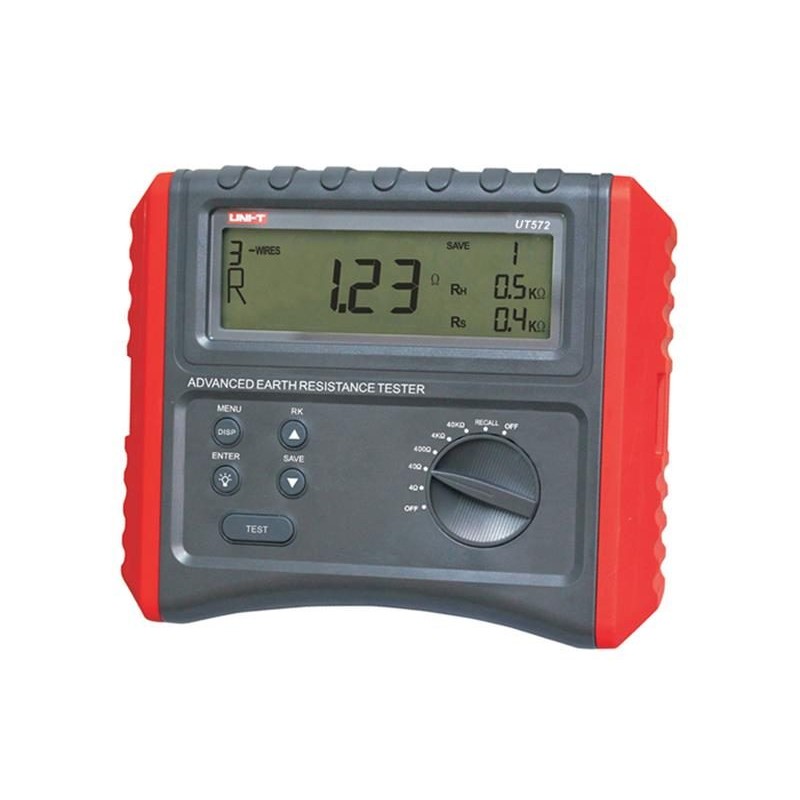

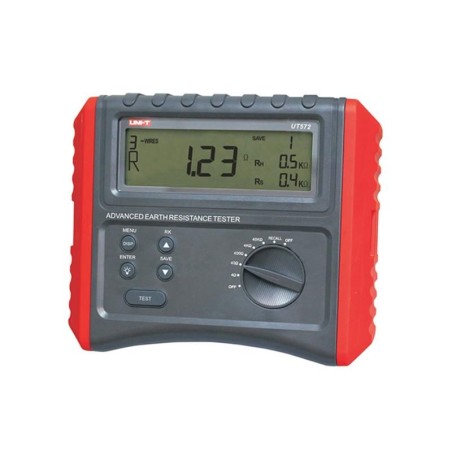

Tester zemného odporu UNI-T UT572

Tester zemného odporu UNI-T UT572
Na tento výrobok poskytujeme 3 roky záruku.

UT572 je inteligentný prístroj na meranie zemného odporu a rezistivity pôdy (merného zemného odporu). Prístroj nájde široké uplatnenie pri návrhu a testovaní uzemňovacích systémov novostavieb elektrických inštalácií a bleskozvodov v stavebníctve, v priemysle, rozvodniach, telekomunikáciách a pod.

Pomocou metód 2 - vodičového, 3 - vodičového, 4 - vodičového merania a generovania meracieho napätia s frekvenciami 94Hz a 128Hz dokáže určiť zemný odpor (Re), merný zemný odpor (ρ), napätie a frekvenciu rušivých naindukovaných signálov Ust a Fst.

Prístroj je navrhnutý s novým vzhľadom, s veľkým podsvieteným multifunkčným displejom. Má odolný kryt s dvojitou a zosilnenou izoláciou.
Tento prístroj bol navrhnutý, vyrobený a testovaný podľa bezpečnostných štandardov IEC61010 (Bezpečnostné požiadavky na elektrické zariadenia) v kategórii prepätia CATIII 300V, EN61010-2-033, EN 61010-031.


Parametre produktu :

- maximálne zobrazenie displeja: 9999
- podsvietený multifunkčný displej LCD s rozmermi: 125 mm × 37 mm
- displej zobrazuje: funkčné režimy, hodnoty, jednotky a symboly
- prepínanie funkcií a rozsahov: otočný 8-polohový prepínač
- metóda merania rezistivity pôdy (ρ): 2-vodičová, 3-vodičová a 4-vodičová
- test zemného odporu: RK, RH, RS
- zobrazenie rušivého napätia Ust: do 50V/AC/DC
- zobrazenie rušivej frekvencie Fst: v rozsahu 40 až 500Hz
- frekvencia testovacieho signálu: 94Hz a (alebo) 128Hz
- rozsah vzdialeností medzi sondami: 1m až 40m
- pamäťové úložisko: až 20 sád meraní
- napájanie: 8 ks alkalická batéria 1,5 V AA
- zobrazenie stavu batérie: áno, ak poklesne pod 9,5V, potom výmena batérií
- automatické vypnutie pri nečinosti: áno, po 5 minútach sám vypne
- ochrana proti preťaženiu


Technické parametre :

Meranie zemného odporu (Re)
rozsah / rozlíšenie / presnosť merania (Re)
4Ω / 0,01 Ω / ± (3% + 15)
40Ω / 0,1 Ω / ± (3% + 5)
400Ω / 1 Ω / ± (3% + 5)
4kΩ / 0,01k Ω / ± (3% + 5)
40 kΩ / 0,1k Ω / ± (3% + 5)

Meranie merného pôdneho odporu (ρ)
v rozsahoch: 4Ω, 40Ω, 400Ω, 4kΩ, 40 kΩ, max. 1000kΩm
presnosť merania (ρ) v závislosti od výsledku testu Re: ρ=2×π×L×Re

Meranie rušivých signálov
rozsah amplitúdy / rozlíšenie / presnosť merania (Ust)
1 až 50Vrms / 1V / ± (3% + 3)

rozsah kmitočtu / rozlíšenie / presnosť merania (Fst)
40Hz až 500Hz / 1Hz / ± (1% + 2)


Ďalšie parametre :

- multifunkčný podsvietený displej LCD s rozmermi: 125 × 37 mm
- frekvencia testovacieho signálu: 94Hz a (alebo) 128Hz
- rozsah vzdialeností medzi sondami: 1m až 40m
- pamäťové úložisko: až 20 sád meraní
- ochrana proti preťaženiu: 220V/AC po dobu 10s medzi svorkami E-S, E-H
- izolačná impedancia medzi obvodmi na DPS a krytom: ≥ 50MΩ(1000V)
- odolnosť voči napätiu medzi obvodmi na DPS a krytom: 3540V/AC50/60Hz podobu 5s, bez iskry
- napájanie: alkalické batérie AA 1,5V, 8 kusov
- automatické vypnutie pri nečinosti: áno, po 5 minútach
- indikácia slabej batérie: áno, pri ≤ 9,5V
- pracovné prostredie: teplota 0 ° C až +40 ° C, vlhkosť max. 80% RH, n.m.v. ≤ 2000 m
- skladovacie prostredie: teplota -20°C až +60°C, vlhkosť ≤ 75%RH
- rozmery prístroja: 210 x 175 x 90mm
- hmotnosť: 1,1kg (vrátane batérií)
- farba prístroja: červená a šedá


Obsah individuálneho balenia :

- prístroj UT572: 1ks
- zelený presný testovací kábel, 5m s krokosvorkou: 1ks
- žltý presný testovací kábel, 10m s krokosvorkou: 1ks
- červený presný testovací kábel, 20m s krokosvorkou: 1ks
- čierny presný testovací kábel, 20m s krokosvorkou: 1ks
- červený presný testovací kábel, 40m s krokosvorkou: 1ks
- jednoduché testovacie káble s krokosvorkou : 2ks
- zemný kolík (sonda) dlhý cca 20cm: 4ks
- alkalická batéria 1,5 V AA: 8ks
- kufrík / puzdro: 1ks
- návod na použitie : 1ks


Veľkoobchodného balenia :

- štandardné množstvo na kartón: 2ks
- rozmery štandardného kartónu: 475 x 378 x 335 mm (0,064 CBM)
- štandardná celková hmotnosť kartónu: 14kg


Výrobca: UNI-TREND
www.uni-t.cz
