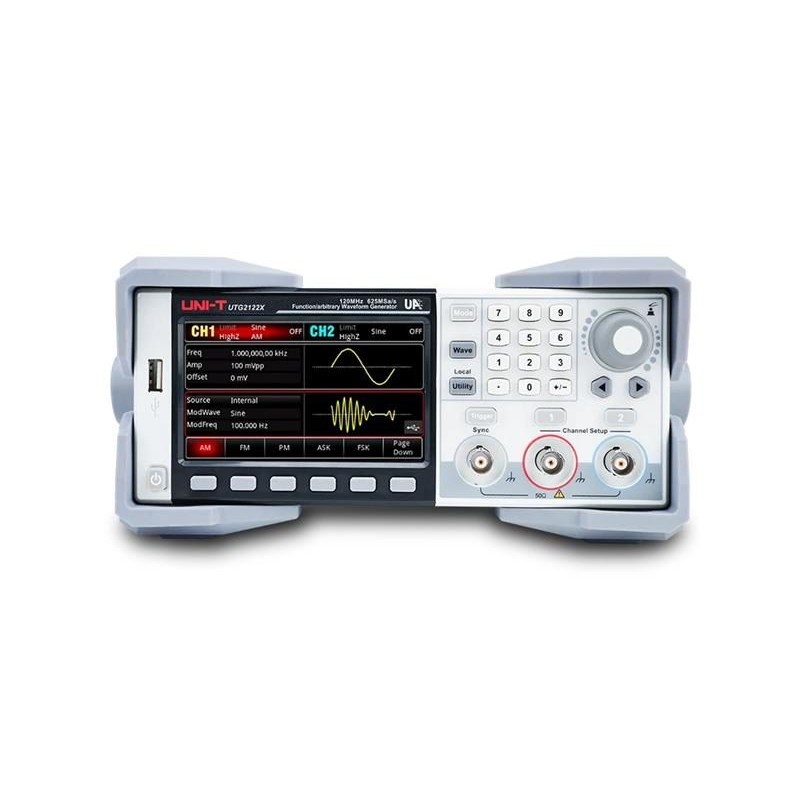

Funkčný generátor UNI-T UTG2122X 120 MHz

Na tento výrobok poskytujeme 3-ročnú záruku. UNI-T UTG2122X je vysoko presný dvojkanálový generátor funkcií a ľubovoľných priebehov (Arbitrary Waveform Generator) so šírkou pásma 120 MHz, vzorkovacou frekvenciou 1,2 GS/s a 16-bitovým vertikálnym rozlíšením. Vďaka pokročilej technológii Direct Digital Synthesis (DDS) a pamäti na ľubovoľné priebehy s dĺžkou až 16 Mpts poskytuje mimoriadne čistý signál s minimálnym skreslením. Je ideálnou voľbou pre vývojové laboratóriá, servisné strediská, priemyselné testovanie aj odborné vzdelávanie. Parametre produktu: - 2 nezávislé kanály s plným výstupným výkonom a vzájomným sledovaním (tracking)
- šírka pásma 120 MHz pre sinusový priebeh (obdĺžnikový signál do 25 MHz) - vysoká vzorkovacia frekvencia 1,2 GS/s a 16-bitové vertikálne rozlíšenie pre detailné zobrazenie signálu
- hĺbka pamäte 16 Mpts na kanál pre vytváranie zložitých a dlhých priebehov - typy modulácií: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- generátor harmonických zložiek až do 16. rádu - integrovaný 7-miestny frekvenčný počítadlo (Frequency Counter) - prehľadný 4,3" farebný TFT LCD displej s intuitívnym užívateľským rozhraním (dotykový)
- konektivita: USB Host, USB Device, rozhranie LAN pre diaľkové ovládanie a prenos dát Špičkový výkon a presnosť pre vaše merania:
Generátor UNI-T UTG2122X predstavuje moderné riešenie na generovanie analógových aj digitálnych signálov. Využíva pokročilú syntetickú technológiu DDS (Direct Digital Synthesis) a technológiu výstupu Point-by-Point na generovanie ľubovoľných priebehov bez straty dátových bodov. Výsledkom je vynikajúca čistota signálu, nízky fázový šum a vysoká frekvenčná stabilita. Dva plnohodnotné a nezávislé kanály: Zariadenie disponuje dvoma plnohodnotnými výstupnými kanálmi s identickými parametrami. Kanály je možné prevádzkovať úplne nezávisle alebo ich spojiť v režimoch zlúčenia signálu, fázového posunu či presného zrkadlenia/sledovania parametrov (coupling & tracking). Široká škála modulácií a prevádzkových režimov:
UTG2062X ponúka rozsiahlu škálu analógových aj digitálnych modulácií. Bez potreby externého príslušenstva môžete ľahko pracovať s moduláciami AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM a SUM. K dispozícii sú tiež režimy Sweep (frekvenčné prechádzanie) a Burst (impulzný režim), ktoré oceníte pri testovaní frekvenčných odoziev filtrov, zosilňovačov alebo iných elektronických obvodov.

Výkonný generátor ľubovoľných priebehov (Arbitrary): S pamäťou 16 Mpts na kanál a 16-bitovým rozlíšením môžete vytvárať, upravovať a generovať akékoľvek vlastné signály. Generátor má v pamäti už prednastavené desiatky štandardných a špeciálnych priebehov (napr. exponenciálny nárast/pokles, Lorentz, Sinc, Gaussov šum a ďalšie). Vlastné priebehy možno ľahko importovať z PC prostredníctvom priloženého softvéru alebo USB kľúča.

Prehľadné ovládanie a konektivita: Dominantou predného panela je jasný 4,3-palcový TFT displej, ktorý prehľadne zobrazuje oba kanály súčasne vrátane grafického znázornenia výstupného priebehu vlny. Vďaka rozhraniam USB Device, USB Host a LAN je možné generátor ľahko zapojiť do automatizovaných meracích systémov (podpora príkazov SCPI) alebo diaľkovo ovládať z počítača.


Technické parametre: - model: UNI-T UTG2122X - počet kanálov: 2 - vzorkovacia frekvencia: 625 MSa/s - maximálna frekvencia: 120 MHz
- frekvenčný rozsah (obdĺžnik): 1 µHz – 50 MHz - frekvenčný rozsah (pílová vlna / trojuholník): 1 µHz – 5 MHz
- frekvenčný rozsah (impulz): 1 µHz – 50 MHz - frekvenčné rozlíšenie: 1 µHz - vzorkovacia frekvencia: 1,2 GS/s (rozlíšenie 16 bitov)
- vertikálne rozlíšenie: 16 bitov - dĺžka priebehu (Arbitrary): 16 Mpts / kanál - typy modulácie: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- výstupné režimy: Continuous, Sweep, Burst, Harmonic - generátor harmonických: až do 16. rádu - frekvenčný čítač (Counter): vstavaný, 100 mHz – 200 MHz
- výstupná impedancia: 50 Ω / High-Z - rozsah výstupného napätia: 1 mVpp – 10 Vpp (50 Ω); 2 mVpp – 20 Vpp (High-Z)
- displej: 4,3" TFT LCD, rozlíšenie 480 × 272 bodov (dotykový) - rozhrania: USB Host, USB Device, LAN - napájanie: AC 100–240 V, 50/60 Hz
- rozmery: cca 265 × 110 × 320 mm - hmotnosť: cca 3,2 kg Obsah balenia: - generátor funkcií UNI-T UTG2062X
- napájací kábel (EÚ) - USB kábel na pripojenie k PC - kábel BNC–BNC (UT-L45) - kábel BNC s krokosvorkami (UT-L02A) VÝROBCA: UNI-TREND
