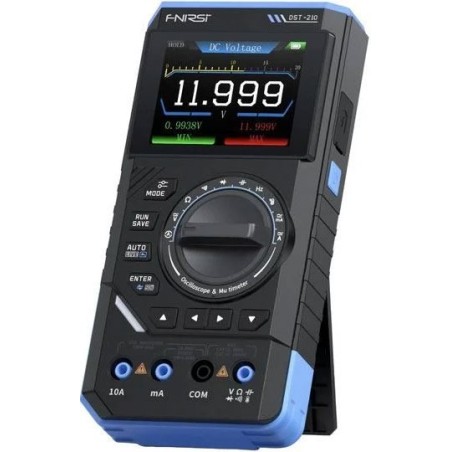

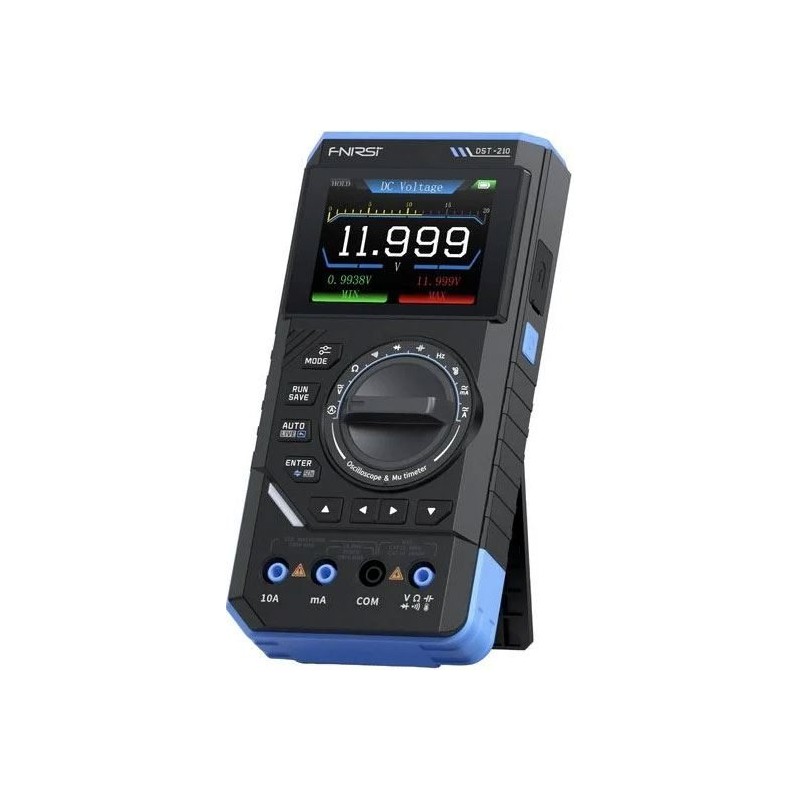

Multimeter FNIRSI DST-210

FNIRSI DST-210 je prenosný multifunkčný prístroj 3 v 1, ktorý kombinuje digitálny multimeter, osciloskop a generátor signálu v jednom kompaktnom balení. Je určený predovšetkým na opravy elektroniky, vývoj diagnostiky v teréne.

Kľúčové vlastnosti:
Osciloskop: 10MHz analógová šírka pásma, vzorkovacia frekvencia 48MSa/s. Podporuje režimy automatického, normálneho a jednoduchého spúšťania.
Multimeter: Rozlíšenie 19 999 číslic, True RMS. Meria AC/DC napätie do 1000 V, prúd, odpor, kapacitu, frekvenciu a teplotu.
Generátor signálov: Generuje 13 typov priebehov vrátane sínusového, obdĺžnikového a pílového s frekvenciami 0-10 kHz a nastaviteľnou amplitúdou 0,1-3,0 V.
Prístroj je vybavený 2,8" farebným TFT displejom s nastaviteľným podsvietením a integrovanou 3000 mAh batériou, ktorá poskytuje až 15 hodín prevádzky.

Technické špecifikácie:

Displej: 2,8" farebný TFT
Systémové jazyky: angličtina, čínština
Napájanie: USB-C (5 V / 1 A)
Kapacita batérie: 3000 mAh, Li-Ion
Výdrž batérie: až 15 hodín v pohotovostnom režime
Rozmery: 177,4 × 87,5 × 34,5 mm
Hmotnosť: približne 300 g
Prevádzková teplota: 0 - 40 °C

Osciloskop:
Vzorkovacia frekvencia: 48 MSa/s
Analógová šírka pásma: 10 MHz
Časová základňa: 500 ns - 20 s
Vertikálna citlivosť: 10 mV/div - 10 V/div
Vstupná impedancia: 1 Mohm
Testovacie napätie: 1:1 sonda: 80 Vpp (±40 V), 10:1 sonda: 800 Vpp (±400 V)
Spúšťanie: automatické / normálne / jednoduché
Hrana spúšťania: vzostupná / klesajúca
Úroveň spúšťania: nastaviteľná s indikáciou
Zmrazenie vlny (HOLD) : Áno
Automatické meranie : Max, Min, AVG, RMS, Vpp, frekvencia, perióda, pracovný cyklus

Merané veličiny a rozsahy:
1,9999 V / 19,999 V / 199,99 V / 1000 V DC ±(0,5% + 3dig)
1,9999 V / 19,999 V / 199,99 V / 750,0 V AC ±(1,0 % + 3dig)
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A DC ±(1,2 % + 3dig)
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A AC ±(1,5 % + 3dig)
199,99 ohm - 19,999 Mohm ±(0,5 % + 3) až ±(2,0 % + 3) v závislosti od rozsahu
9,999 nF - 99,99 mF ±(2,0 % + 5dig) až ±(5,0 % + 20dig) v závislosti od typu.
-55 °C až 1300 °C ±(2,5 % + 5dig)

Ďalšie funkcie:
Test diód
Skúšačka kontinuity so zvukovým signálom
Detekcia fázového vodiča (LIVE/N)
Podržanie/zmrazenie hodnoty údajov

Generátor signálu:
Počet výstupných foriem: 13 typov signálov
Frekvenčný rozsah: 0 - 10 kHz
Amplitúda: 0,1 V - 3,0 V
