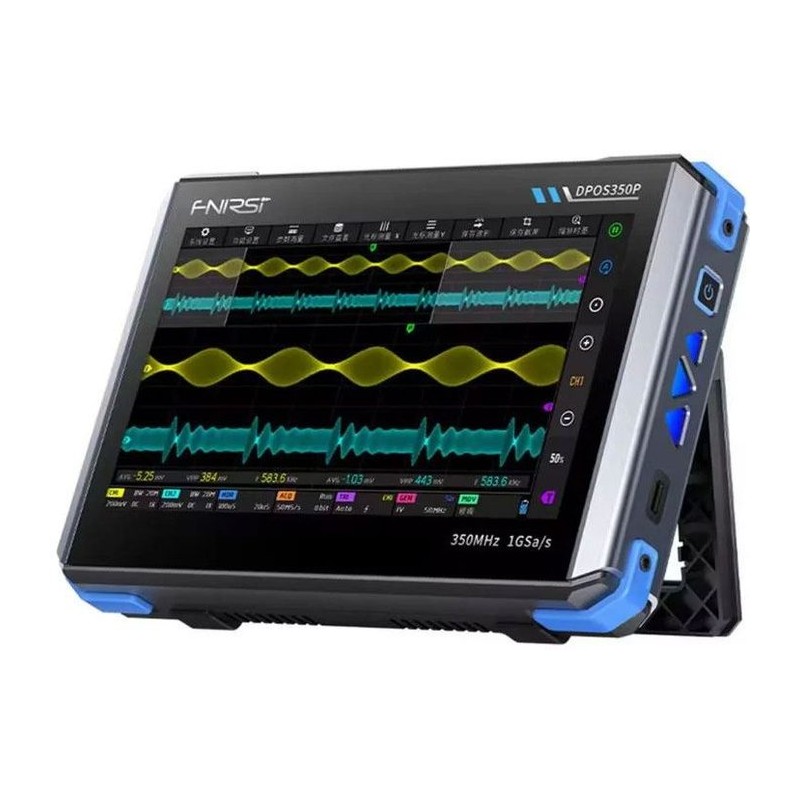

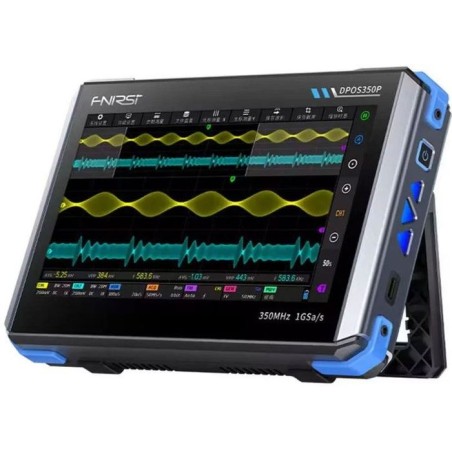

Osciloskop, spektrálny analyzátor, generátor signálu FNIRSI DPOS350P

FNIRSI DPOS350P je výkonný a univerzálny prístroj 4 v 1, ktorý v sebe kombinuje digitálny fosforový osciloskop s šírkou pásma 350 MHz, plnohodnotný generátor signálov do 50 MHz, spektrálny analyzátor s rozsahom 200 kHz až 350 MHz a analyzátor frekvenčnej odozvy. Je určený na profesionálne použitie v laboratóriách, vývojových centrách, výrobných prevádzkach aj pri technickej údržbe – jednoducho všade tam, kde je potrebné presne analyzovať elektrické signály v reálnom čase. Vďaka vzorkovacej frekvencii 1 GSa/s, ultrarýchlej obnovovacej frekvencii 50 000 priebehov za sekundu a inteligentnému digitálnemu spúšťaniu dokáže zachytiť aj veľmi krátkodobé anomálie a komplexné signálne javy.

Presné zobrazenie a intuitívne ovládanie:
Prístroj je vybavený 7-palcovým dotykovým IPS displejom s rozlíšením 1024 × 600 px, ktorý ponúka klasické farebné zobrazenie aj režim s teplotou farieb, pričom ovládanie je intuitívne a prispôsobené na presné meranie. V režime osciloskopu je možné využiť rôzne typy meraní – čas, napätie, frekvenciu, úroveň, periódus a ďalšie. Okrem toho podporuje režimy FFT, ZOOM, zobrazenie XY, automatické ladenie aj návrat na nulu spustiteľný jedným tlačidlom. Osciloskop pracuje s dvoma kanálmi, ponúka prepínateľné útlmy (1X / 10X / 100X), hĺbku pamäte 60Kpts a rozsah časovej základne od 5 ns do 50 s.

Pokročilé generovanie a analýza signálov
Integrovaný generátor signálov podporuje 14 štandardných priebehov, ako aj vlastné záznamy (až 500 skupín), pričom frekvenčný rozsah sinusového priebehu dosahuje až 50 MHz. Nastavenia zahŕňajú jemné ladenie frekvencie (1 Hz), amplitúdy (0–5 VPP), posunu (±2,5 V) a pracovného vyplnenia impulzov s rozlíšením až 0,1 %. Frekvenčný analyzátor pokrýva pásmo od 100 Hz do 50 MHz s možnosťou merania zosilnenia, fázy a frekvencie, vrátane podpory systémovej kalibrácie.

Výkonný spektrálny analyzátor
Spektrálny analyzátor využíva FFT transformáciu s dĺžkou až 32K a umožňuje zobrazenie klasického spektra, vodopádového grafu aj 3D vizualizácie. Pracuje v rozsahu od 200 kHz do 350 MHz a poskytuje merania až do úrovne +260 dBmV. Ponúka meranie frekvencie aj amplitúdy pomocou kurzora a zobrazuje harmonické zložky signálu. Nechýba ani funkcia automatického ladenia a podpora systémovej kalibrácie.

Úložisko, výdrž a konektivita
DPOS350P podporuje uloženie až 500 priebehov a 90 snímok obrazovky, export údajov cez USB a prehľadné prechádzanie uložených údajov priamo v zariadení.O napájanie sa stará 8000 mAh lítium-iónová batéria s podporou rýchleho nabíjania QC18W (12 V / 1,5 A), ktorá zabezpečí prevádzku po dobu približne 3 hodín. Celková spotreba zariadenia je 10 W a chladenie je zabezpečené aktívnym vzduchovým chladením. Zariadenie podporuje aktualizáciu firmvéru prostredníctvom obrazu .iso, automatické vypnutie, výber z viacerých jazykov (vrátane angličtiny, čínštiny a ruštiny) a je vybavené funkciami ochrany proti prepätiu až do 400 V.

Kompaktné, ale bez kompromisov
S kompaktnými rozmermi 190 × 128 × 37 mm, vysokým výkonom a všestrannými funkciami je FNIRSI DPOS350P ideálnym nástrojom pre každého, kto potrebuje spoľahlivo merať, analyzovať a vizualizovať široké spektrum elektrických signálov – od vývoja a diagnostiky až po záverečnú kontrolu kvality.

Technické parametre:

Osciloskop:
Počet kanálov: 2 (CH1, CH2)
Analógová šírka pásma: až 350 MHz (v režime 1 kanála)
Hardvérový pásmový filter: 150 MHz / 20 MHz (prepínateľné)
Vzorkovacia frekvencia: 1 GSa/s (v reálnom čase)
Hĺbka pamäte: 60 kpts
Rýchlosť obnovy priebehov: až 50 000 wfms/s
Doba nábehu (rise time): 1 ns
Vstupná impedancia: 1 M? / 14 pF
Vstupné zosilnenie sondy: 1X / 10X / 100X
Vertikálna citlivosť: 2 mV – 20 V (1X), 16 mV – 160 V (1X)
Presnosť merania jednosmerného napätia: ±2 %
Presnosť časovej základne: ±0,01 %
Režim časovej základne: 5 ns – 50 s/div
Režim roll: 50 ms – 50 s
ZOOM časovej základne: podpora
Režimy zobrazenia: klasické farby / farebná teplota / digitálny fosfor
Spúšťacie režimy: Auto / Single / Normal
Spúšťacia hrana: stúpajúca / klesajúca
Spúšťacia úroveň: manuálne alebo automaticky (10 %–90 %)
Potlačenie spúšťača (trigger suppression): L1 – L3
Meranie kurzorom: čas, perióda, frekvencia, úroveň, napätie
Meranie parametrov: 12 typov (vrátane RMS, peak-to-peak atď.)
Jednoduché zobrazenie FFT: podpora
Režim XY: podpora
Jas vlny: nastaviteľný
Funkcia „auto jedným tlačidlom“: podpora
Funkcia návratu na nulu: podpora
Režim vysokého rozlíšenia: 8 bitov – 16 bitov
Zobrazenie spektra: podpora

Generátor signálu:
Sínus: 0 – 50 MHz
Iné priebehy: 0 – 10 MHz / 5 MHz / 3 MHz (podľa typu signálu)
Typy vĺn: 14 štandardných priebehov + vlastný záznam (až 500 skupín)
Rozlíšenie frekvencie: 1 Hz
Výstupná amplitúda: 0 – 5 Vpp
Offset: -2,5 V až +2,5 V
Rozlíšenie ofsetu a amplitúdy: 1 mV
Duty cycle: 0,1 % – 99,9 %, rozlíšenie 0,1 %
Vlastné priebehy: podpora importu aj záznamu

Analyzátor frekvenčnej odozvy:
Frekvenčný rozsah budiaceho signálu: 100 Hz – 50 MHz
Amplitúda budiaceho signálu: 0 – 5 Vpp
Offset budiaceho signálu: -2,5 V až +2,5 V
Počet frekvenčných bodov: 20 – 500
Meranie: frekvencia, zisk, fáza
Režim: jednorazový / cyklický
Kalibrácia systému: podpora

Spektrálny analyzátor:
Spôsob merania: FFT (rýchla Fourierova transformácia)
Dĺžka FFT: 4K – 32K
Frekvenčný rozsah: 200 kHz – 350 MHz
Úroveň signálu: -60 dBmV až +260 dBmV
Meranie kurzorom: frekvencia / amplitúda
Označenie parametrov: maximálna energia / harmonické
Zobrazenie: klasické spektrum, vodopádový graf, 3D vodopád
Automatické ladenie: podporované
Systémová kalibrácia: podporovaná

Pamäť a export:
Ukladanie vlnových priebehov: až 500 skupín
Snímky obrazovky: až 90 obrázkov
Prehliadanie uložených údajov: podporované
Export údajov: USB port

Napájanie a prevádzka:
Batéria: 3,7 V, 8000 mAh Li-Ion
Nabíjanie: QC18W (12 V / 1,5 A), doba nabíjania cca 2 hodiny
Výdrž: cca 3 hodiny v prevádzke, 5 hodín v pohotovostnom režime
Celková spotreba: 10 W
Chladenie: aktívne (vzduchové)

Displej a rozhranie:
Displej: 7” IPS, rozlíšenie 1024 × 600 px
Dotykové ovládanie: kapacitné
Jazyky rozhrania: angličtina, čínština, ruština, portugalčina
Automatické vypnutie: nastavenie od 15 minút do 1 hodiny alebo vypnuté
Firmware: podpora aktualizácií prostredníctvom súboru .iso
Rozmery: 190 × 128 × 37 mm

Obsah balenia:

1x zariadenie DPOS350P
1x napájací kábel
1x kábel s krokosvorkami
1x adaptér
2x sonda
Návod v angličtine
