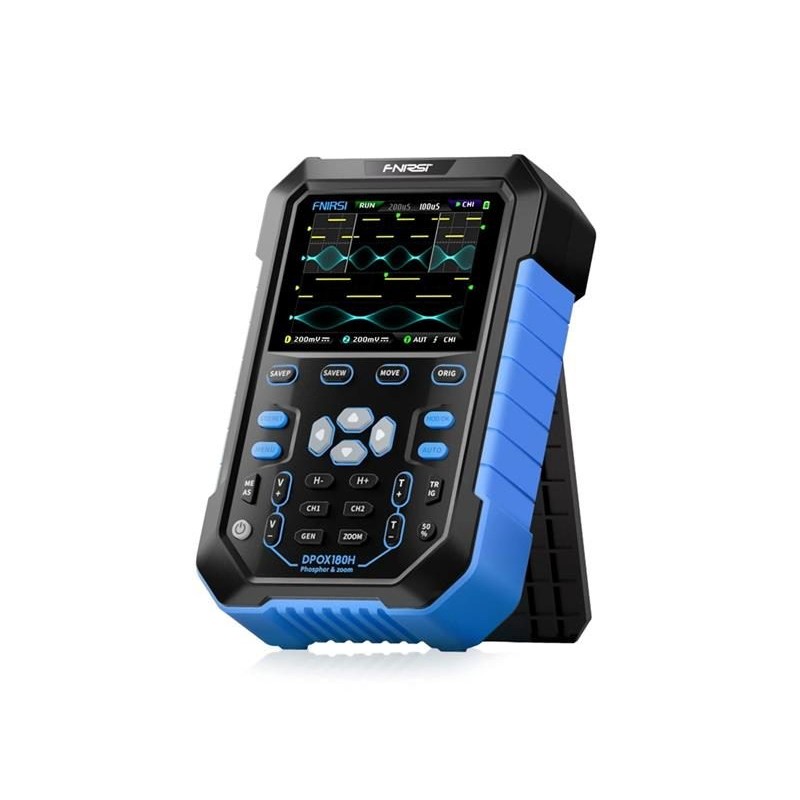

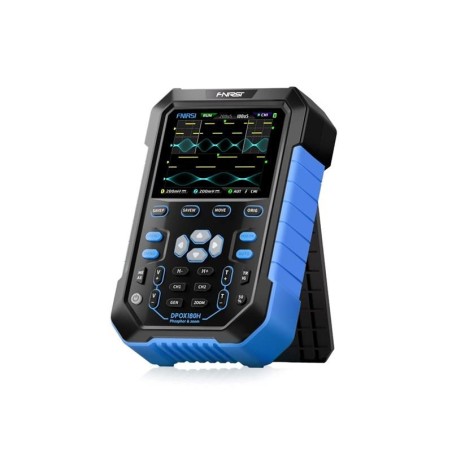

Osciloskop a generátor signálov FNIRSI DPOX180H

Digitálny osciloskop FNIRSI DPOX180H 2-IN-1 s generátorom signálov je ručný dvojkanálový digitálny fosforový osciloskop od spoločnosti FNIRSI, ktorý kombinuje osciloskop a generátor signálov. Je vybavený vzorkovacou frekvenciou 500 MSPS v reálnom čase, šírkou pásma 180 MHz a 2,8-palcovým vysokokontrastným displejom IPS LCD. S obnovovacou frekvenciou až 50 000 priebehov za sekundu zachytáva aj zriedkavé anomálie signálu. Časová základňa ZOOM uľahčuje analýzu digitálnych protokolov a dokáže presne merať malé signály s citlivosťou 5 mV. Medzi kľúčové funkcie patrí filtrovanie šumu, vysoko presné digitálne spúšťanie s tromi režimami a generátor signálu DDS s podporou frekvencie až 20 MHz. Medzi ďalšie funkcie patrí automatické nastavenie jedným tlačidlom, ukladanie priebehov až pre 250 súprav, ochrana proti vysokému napätiu do 400 V, export USB a rýchle nabíjanie (5 V/2 A).

Profesionálny dizajn: obsahuje 2-kanálový ručný osciloskop a generátor signálov DDS so šírkou pásma 180 MHz a vzorkovacou frekvenciou 500 MSa/s. Obsahuje inovatívny digitálny systém spúšťania, meranie kurzora, citlivosť 5 mV, obnovovaciu frekvenciu 50 000 wfm/s, 2,8" displej IPS, vstavanú batériu 4,2 V/3000 mAh, automatické vypnutie a ochranu proti vysokému napätiu.
Jedinečné a inovatívne funkcie: ponúka nastaviteľný automatický limit šírky pásma, ktorý sa prispôsobuje rozsahu časovej základne a filtruje šum pre jasnejšiu analýzu signálu. Jeho adaptívne vysokofrekvenčné potlačenie potláča vysokofrekvenčné zložky a zabezpečuje stabilné spúšťanie aj pri silných šumových signáloch.
Funkčný generátor signálu: má generátor signálu DDS 20M so 14 priebehmi, amplitúdou 1 VPP, sínusovou frekvenciou 20 MHz a 10 MHz pre ostatné priebehy. Jeho technológia sekania ponúka presnejší a realistickejší výstupný signál ako tradičné generátory.
Jednoduché meranie: je vybavený vysokoúčinným režimom AUTO s jedným tlačidlom, adaptívnym spúšťaním 25%, 50%, 75%, umožňuje zobraziť meraný priebeh bez pracného nastavovania. Zobrazenie spektra FFT.
Funkcia ukladania: jedným kliknutím uložíte snímku obrazovky alebo priebeh, s vlastným ukladaním údajov môžete zobraziť uložený súbor obrazovky a údaje o priebehu. Údaje možno exportovať prostredníctvom pripojenia USB do počítača.


Parametre produktu: V prípade potreby môžete použiť aj ďalšie funkcie, ako napr:

- 2-kanálový digitálny fosforový osciloskop
- Ručný osciloskop 2 v 1 + generátor signálov DDS
- Šírka pásma 180 MHz, vzorkovacia frekvencia 500 MSa/s
- hĺbka uloženia 120 kB
- maximálne meracie napätie ±400 V
- vertikálna citlivosť 200 mV/úsek - 10 V/úsek
- Podpora ukladania a exportu obrazov priebehov
- funkcia spúšťania: automatické/normálne/jednoduché
- jednoduché používanie: automatické stlačenie tlačidla
- Bezproblémová prevádzka: rozšírené ukladanie údajov


Špecifikácie:

- Počet kanálov: 2
- analógová šírka pásma: 180 MHz
- maximálna vzorkovacia frekvencia v reálnom čase: 500 ms/s
- čas nábehu: 2,5 ns
- Režim pripojenia: AC/DC
- vstupná impedancia: 1M?, 18pF
- Vertikálna citlivosť: 50mV/div ~ 10V/div
- horizontálny časový rozsah: 50ns/div ~ 50s/div
- Časový rozsah základne: 5ns - 50s
- Presnosť času: +0,01%
- Detekcia spúšťania: digitálna
- režim spúšťania: automatický/jednorazový/normálny
- rozsah merania 40mV - 80V
- ukladanie obrazu na obrazovku: 90
- počet zachytených signálov: 500
- režim rolovania: áno
- Režimy X-Y: áno
- automatické nastavenie: áno
- meranie parametrov: 12 typov
- Generátor signálov: 14 signálov
- zobrazenie: frekvencia / čas / amplitúda
- priblíženie: áno
- veľkosť displeja: 2,8"
- rozlíšenie displeja: 320×240
- Typ: IPS
- pripojenie: USB
- automatické vypnutie: 5 min - 2 hod.
- Aktualizácia firmvéru: áno
- batéria: áno, integrovaná

Súčasťou osciloskopu je sonda P6100 s 10x deličom a šírkou pásma do 100 MHz, ako aj úložný a prenosný kufrík.
