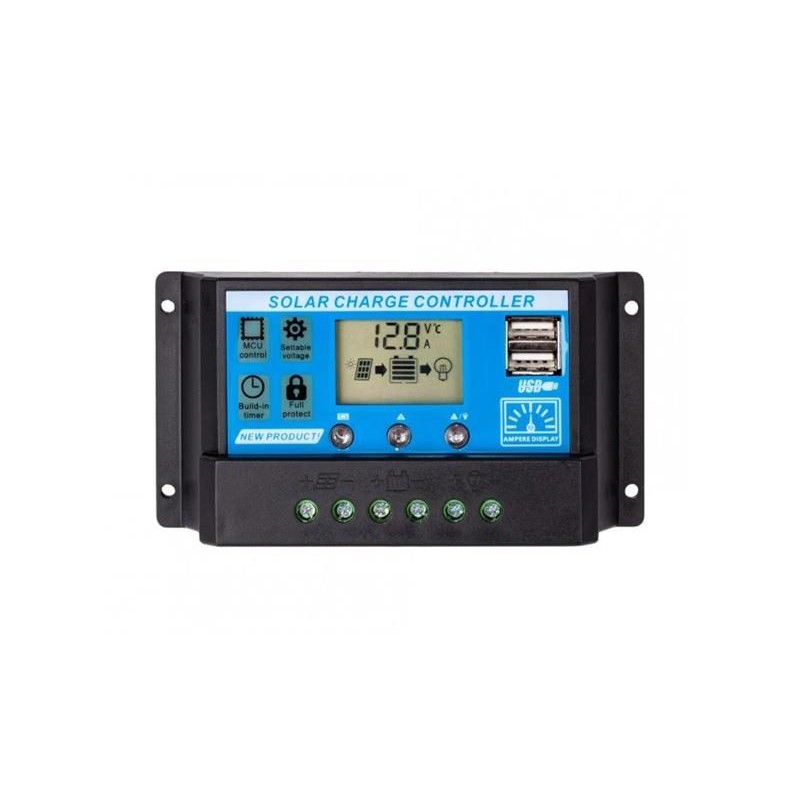

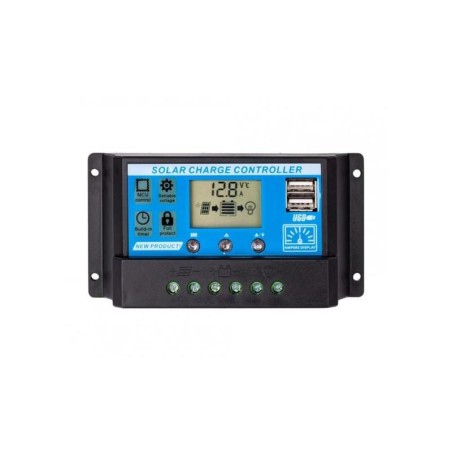

Solárny regulátor PWM 12-24V/30A+USB pre Pb batérie, LiFePO4, Li-ion

PWM regulátor umožňuje nabíjanie olovených batérií prúdom až 30A a pripojenie FV panelov s výstupným napätím max. 25V (pre systémové napätie 12V). Je vybavený LCD displejom pre nastavenie a zobrazenie prevádzkových parametrov.

Stručný popis regulátorov PWM:
Solárne regulátory PWM pripájajú solárne panely priamo k nabíjanej batérii a po dosiahnutí nastaveného či daného svorkového napätia batérie je následná regulácia riešená pulzným obmedzením-prerušením prúdu. Toto sa deje vo frekvencii jednotiek až desiatok Hz a pri niektorých regulátoroch je indikované blikaním LED s označením „charge“ alebo „solar“. Regulátory sú vhodné pre panely so zhodným systémovým napätím ako je napätie batérie, inak dochádza k stratám, kedy sa časť výkonu zmarí vplyvom nevhodnej V-A charakteristiky panelu.


Technické parametre:

- rozsah menovitého napätia batérie pre aktívne nabíjanie: 11,5–12,8V (23–25,6V)
- Pb batéria - OPEN - mód b01
- Pb batéria - GEL - mód B02
- Pb batéria - s tekutým dielektrikom - mód b03
- max. vstupné napätie: 25V pre 12V batériu, 50V pre 24V batériu
- max. nabíjací prúd: 30A
- USB výstup: 2× 5V/2A
- rozmery: 187×98×50mm
- hmotnosť: 370g
