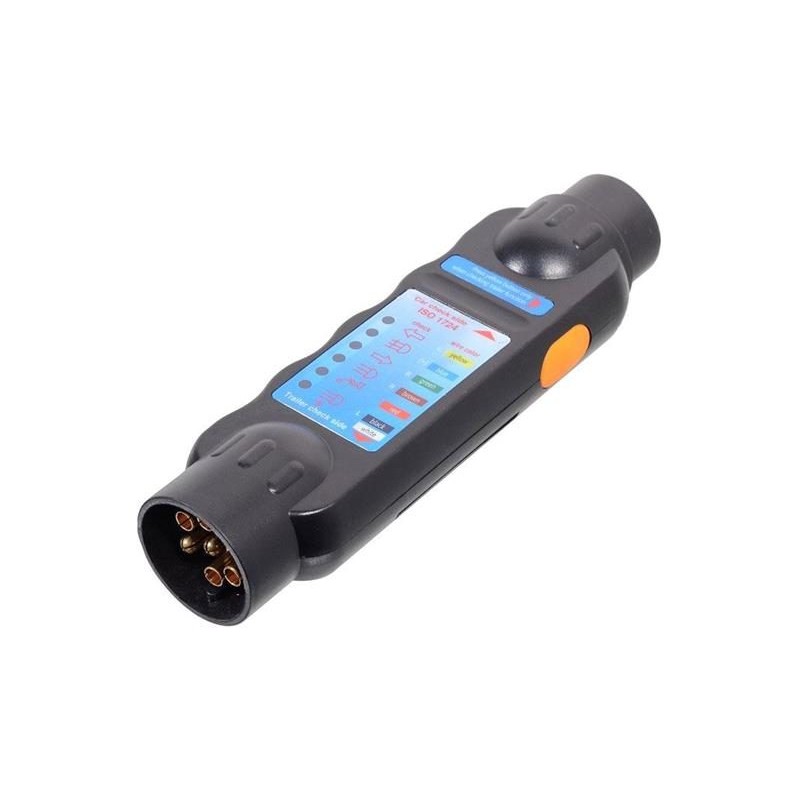

Tester 7-pólových autozásuvek a zástrčiek prívesov 12V HADEX R099A

Praktický tester 7 pólových zásuviek aj vidlíc prívesných vozíkov, karavanov aj ťažných vozidiel. Napájanie 12V.


Parametre produktov:

- meranie 7-pólových vidlíc i zásuviek, lokalizácia porúch.
- meranie 13-pólových zásuviek pomocou adaptéra (nie je súčasťou)
- tester nemožno použiť pre zásuvky ťažného zariadenia s vlastnou riadiacu jednotku (CANBUS)


Technické parametre:

- palubné napätie vozidla: 12V
- 6 × LED kontrolka pre zobrazenie funkčnosti alebo nefunkčnosti obvodu
- napájanie: batéria 9V 6F22 (nie je súčasťou balenia)
- homologácia: CE podľa ISO1724


Postup merania osvetlenia prívesov:
Zasuňte vidlicu osvetlenie prívesu do testera a stlačte žlté tlačidlo na boku prístroja.
Ak je všetko v poriadku, všetky LED diódy sa rozsvietia. Každá LED dióda signalizuje funkciu jedného elektrického okruhu.
Ak nesvieti niektorá LED kontrolka, môže byť chybné zapojenie, prerušenie vodiča alebo prasknutá žiarovka.
Ak nesvieti ani jedna LED dióda, je pravdepodobne porušený vodič -12V (kostra), alebo je v prístroji vybitábaterie.

Postup merania zásuvky ťažného zariadenia:
Rozsvieťte svetlá vozidla a zapnite blinkre.
Zapojte tester do zásuvky ťažného zariadenia vozidla a stlačte žlté tlačidlo na boku prístroja.
LED kontrolky signalizujú, ktoré svetlá sú zapnuté a prenášajú sa správne do zásuvky ťažného zariadenia.
Ak nesvieti ani jedna LED kontrolka, je pravdepodobne porušený vodič -12V (kostra), alebo nejsourozsvícena žiadna svetla vozidla.

Upozornenie:
Nezapájajte tester do zásuvky ťažného zariadenia a prívesu súčasne, meranie možno vykonávať iba samostatne!
