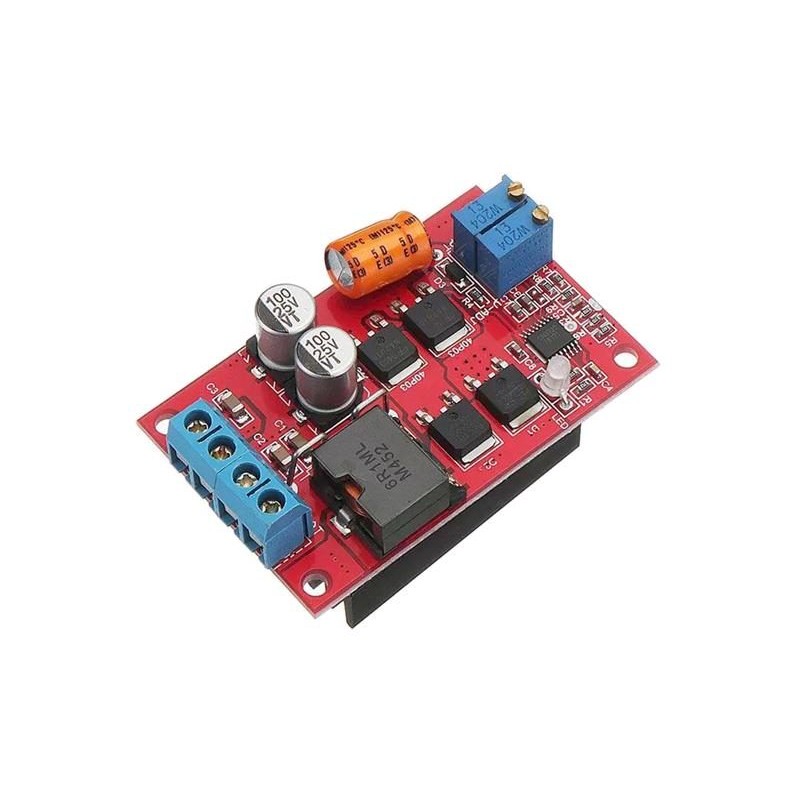

Solárny regulátor MPPT modul 9-12-24V 5A, MPPT-V08A s IO CN3722

Modul MPPT regulátora pre solárne systémy 9–24V s batériami Li-Ion, Li-Pol, Ni-MH alebo Pb s max. nabíjacím prúdom 5A. MPPT regulátor obsahuje menič, ktorý upraví V-A charakteristiku mapájecího zdroje (solárny panel, veterná elektráreň a pod.) na úroveň, ktorá je najvhodnejšia pre nabíjanie pripojenej batérie. Tým je dosiahnuté najnižšie straty a najlepšie využitie energie zo zdroja. Pri použití olovenej batérie 12V je možné pripojiť FV panel s výkonom až 60W.


Technické parametre:

- vstupné napätie: 8–28VDC
- výstupné napätie: 5–26VDC
- Pb batéria: 12/24V
- Lítiové batérie: 7,2/10,8/14,4V
- Ni-Cd, Ni-MH batéria: 7,2-14,4V
- spôsob nabíjania: automatické 3 stupňové
- účinnosť 93%
- vlastná spotreba 3mA
- max.nabíjací prúd: 5A (daný drôtovým odporom na regulátore)
- ochrany: proti prepólovaniu, skratu, protispätnému prúdu do panelov

Nastavenia:
1) Na regulátore nastavte trimer „MPPT“ do ​​krajnej polohy v smere hodinových ručičiek a trimer „charge“ do krajnej polohy proti smeru hodinových ručičiek.
2) Pripojte solárny panel (zaistite štandardné svetelné podmienky) alebo náhradný zdroj s napätím, ktoré generuje FV panel (18V pre panely so systémovým napätím 12V) a otáčajte trimrom MPPT proti smeruhod.ručičiek, kým sa na výstupe neobjaví napätie (LED začne blikať modro )
3) Pripojte nenabitú batériu cez A-meter a nastavte trimr „charge“ v smere hod. ručičiek do polohy, pri ktorej tečie do batérie prúd. LED začne blikať červeno.
4) Trimrom MPPT nastavte bod, kedy do batérie tečie najvyšší prúd. Tento krok je nutné uskutočniť s osvetleným solárnym panelom, ktorý bude z sústave použitý, aby sa vytvorili reálne pracovné podmienky.
5) Teraz pripojte úplne nabitú batériu a trimrom „charge“ otáčajte proti smeru hod.ručičiek do okamihu, kedy sa preruší nabíjací prúd. Týmto je zaručená ochrana proti prebitiu.

Pokyny pre nastavenie napr.tu: https://robotzero.one/5a-mppt-charger-instructions/

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
